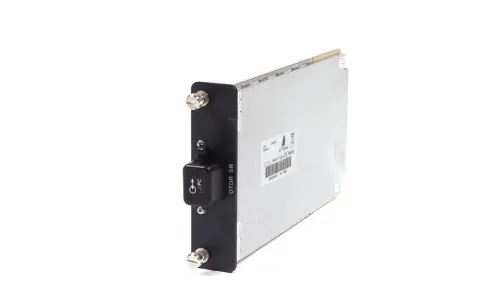

Viavi E8126C OTDR Module

Огляд

Viavi E8126C — модуль серії 8100C OTDR для платформи T-BERD/MTS, що забезпечує покращену продуктивність порівняно з поколінням 8100B. Працює на довжинах хвиль 1310 та 1550 нм з динамічним діапазоном до 47.5 дБ, інтегрує джерело світла, вимірювач потужності та OTDR у одному портовому дизайні. Мертва зона події 0.5 м дозволяє точну характеризацію близько розташованих волоконних несправностей та подій.

Модуль включає автоматичне виявлення трафіку, Smart Link Mapper для автоматизації інтерпретації та відповідність IEC 61280-1-4 для тестування багатомодового encircled-flux. Оптимізований для одномодових та багатомодових мереж, включаючи архітектури PON, підходить для комісіонування, модернізацій та діагностики несправностей.

Основні характеристики

• Динамічний діапазон 47.5–46 дБ на довжинах хвиль 1310/1550 нм
• Інтегроване джерело CW та широкосмуговий вимірювач потужності
• Мертва зона події 0.5 м для точного визначення несправностей
• Один порт коннектора для 1310, 1550 та in-service довжин хвиль
• Оптимізовано для тестування сплітера 1x128 PON
• Автоматичне виявлення трафіку та інтерпретація Smart Link Mapper

Застосування

• Комісіонування одномодових та багатомодових волоконних мереж
• Характеризація розширення та модернізації мережі
• Точна локалізація несправностей та аналіз подій
• Тестування мереж PON та сплітерів
• Автоматизоване снятие снимка каналу та документування продуктивності
