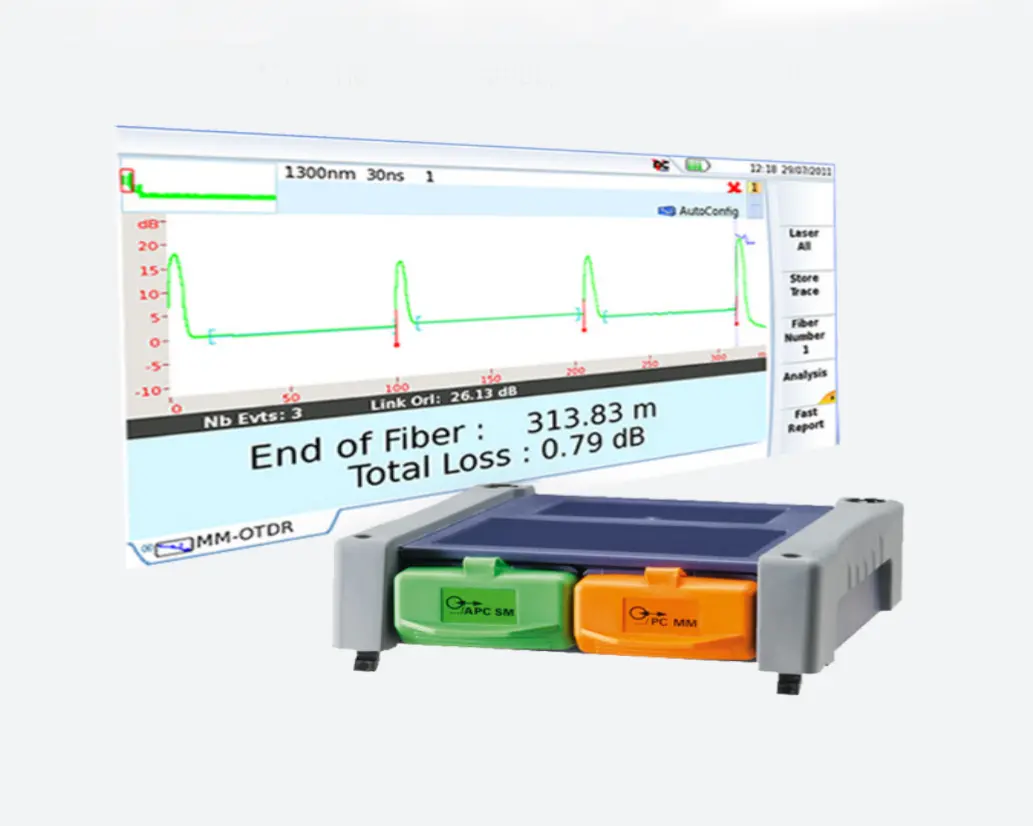

Viavi E4146QUAD OTDR Module

Огляд

Viavi E4146QUAD — модуль повнофункціонального оптичного рефлектометра в часовій області (OTDR), розробленої для сімейства платформ T-BERD/MTS-4000. Він забезпечує комплексне тестування інсталяцій мультимодового та одномодового волокна. Модуль оснащений інтегрованим джерелом світла (CW) та вимірювачем потужності для вимірювання рівня оптичної потужності та втрат на вставку обох типів волокна.

Основні характеристики

• Сумісність з платформами T-BERD/MTS 2000, 4000 V2 та 5800
• Підтримка двох мультимодових та чотирьох (MM+SM) довжин хвиль
• Динамічний діапазон: 27/25 dB (MM), 37/35 dB (SM)
• Мертві зони подій менше 1м, зони загасання 4м
• Вбудовані набори тестів MM/SM втрат
• Автоматичне виявлення згинів
• Вимірювання часу поширення для мультимодового волокна
• Порти USB для зберігання даних, периферійних пристроїв та волоконно-оптичного мікроскопа
• Дистанційне керування через Ethernet

Застосування

• Тестування та сертифікація мереж масштабу підприємства та локальних мереж
• Розгортання та усунення неполадок у мережах доступу та території
• Перевірка мереж бездротового транзиту
• Характеризація та вимірювання втрат каналу
• Візуальна локалізація несправностей та перевірка волоконно-оптичних роз'ємів
