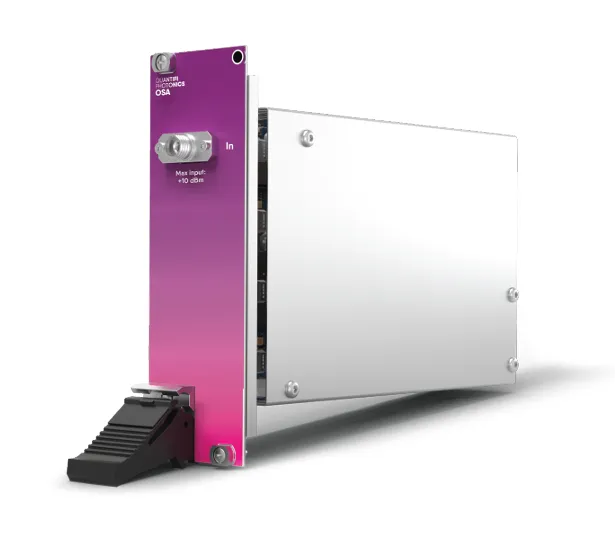

Quantifi Photonics OSA-1004-1-FC-PXIE Optical Spectrum Analyzer
Quantifi Photonics OSA-1004-1-FC-PXIE оптичний аналізатор спектра
Quantifi Photonics OSA-1004: 1525-1615 nm grating-based optical spectrum analyzer with high resolution, fast sweep, and modular PXIe form factor for test systems.
Деталі продукту
| Модель | OSA-1004-1-FC-PXIE |
| Виробник | Quantifi Photonics |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Серія Quantifi Photonics OSA 1000 забезпечує гратинковий спектральний тест та вимірювання для оптичних джерел, підсилювачів, приймачів та пасивних оптичних компонентів. Модель OSA-1004 охоплює діапазон хвиль 1525-1615 нм і доступна як модульний модуль PXIe для інтеграції в змішані системи тестування та вимірювання. Вона забезпечує масштабовані, високопродуктивні оптичні тестові архітектури з безперервною синхронізацією та можливостями синхронізації електричних та оптичних приладів, забезпечуючи точні вимірювання спектра без артефактів.
Основні характеристики
- Гратинкова архітектура для вимірювання оптичного спектра без артефактів
- Охоплює діапазон довжин хвиль 1525-1615 нм
- Висока спектральна розділеність та точність довжини хвилі
- Відмінний динамічний діапазон та оптична пропускна здатність
- Швидка швидкість сканування, оптимізована для виробничого тестування
- Безперервна інтеграція PXI з розширеною синхронізацією та синхронізацією
- Однопатформне тестування зменшує складність кабелю та налаштування
- Модульний дизайн забезпечує масштабовані системи тестування з високою кількістю каналів
- Низька затримка, високопродуктивна обробка та швидкий пропускна здатність даних
- Компактна конструкція з низькою споживанням енергії
Застосування
- Вимірювання потужності та довжини хвилі
- Високорозрізнювальний спектральний аналіз оптичних компонентів
- Моніторинг каналів WDM
- Вимірювання оптичного співвідношення сигнал-шум (OSNR)
- Вимірювання коефіцієнта придушення бічної моди (SMSR)
- Характеристика спектральної відповіді пасивного компонента
- Аналіз модуляції даних
- Регулювання зміщення модулятора
- Загальний спектральний аналіз у лабораторіях R&D
- Вирівнювання посилення
Характеристики
| Grating Based Architecture | Accurate measurement of optical spectrum without artifacts: Good dynamic range High optical throughput High spectral resolution High wavelength accuracy. |
| Range of Wavelength | Choose the model that meet your requirements and pay for only the capabilities you need. OSA can also be customized to other customer specified wavelength range. |
| Fast Sweeping Speed | OSA has been designed with a fast scanning time optimized for production and manufacturing test. |
| Simple, Intuitive Operation with CohesionUI | CohesionUI makes it simple to control the OSA from your PC or mobile device. Its cutting edge design offers a sleek modern interface, cross device compatibility, customizable views and remote network access. |
| Single Platform Testing | Conduct all your DUT characterization on one platform and spend less time switching cables and patch cords between instruments. |
| Seamless PXI Integration | Take advantage of PXI’s integrated triggering and synchronization capabilities across electrical and optical instruments. |
| Model Type | PXIMatriq |
| Bus Connection | PXIeUSB and Ethernet |
| Fiber Type | SMF28SMF28 |
| Optical Connector Type | FC/PC FC/APC SC/PC SC/APC FC/PC FC/APC SC/PC SC/APC |
| Number of Channels | 11 |
| Slot Count | 2-- |
| Dimensions (HxWxD) | 130 x 40 x 215 mm 5.1 x 1.6 x 8.5 inches 53 x 120 x 202 mm 2.1 x 4.7 x 8.0 inches |
| Weight | ~ 1 kg ~ 2.2 lbs ~ 1.1 kg ~ 2.4 lbs |
| Operating Temperature Range | 5 °C to 45 °C 41 °F to 113 °F 5 °C to 45 °C 41 °F to 113 °F |
| Storage Temperature Range | -40 °C to 70 °C -40 °F to 158 °F -40 °C to 70 °C -40 °F to 158 °F |
| Model (OSA-XXXX) | Description |
| 1004 | 1525 - 1615 nm |
| 1 | 1 channel |
| FC | FC/PC |
| OSA-XXXX-X-XX-PXIE | PXI - Modular |
