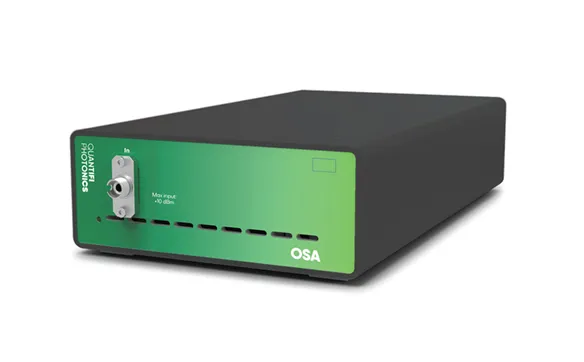

Quantifi Photonics OSA-1002-1-FC-MTRQ Optical Spectrum Analyzer
Quantifi Photonics OSA-1002-1-FC-MTRQ оптичний аналізатор спектра
Quantifi Photonics OSA-1002: 1355-1445 nm grating-based optical spectrum analyzer with high resolution, fast sweep, and compact MATRIQ form factor for benchtop use.
Деталі продукту
| Модель | OSA-1002-1-FC-MTRQ |
| Виробник | Quantifi Photonics |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Серія Quantifi Photonics OSA 1000 забезпечує гратинковий спектральний тест та вимірювання для оптичних джерел, підсилювачів, приймачів та пасивних оптичних компонентів. Модель OSA-1002 охоплює діапазон хвиль 1355-1445 нм і доступна у компактному портативному форм-факторі MATRIQ з підключенням USB та Ethernet, ідеальна для оптичних лабораторій та стендових застосувань. Вона забезпечує точні вимірювання спектра без артефактів завдяки високій спектральній розділеності, відмінному динамічному діапазону та вищій точності довжини хвилі.
Основні характеристики
- Гратинкова архітектура для вимірювання оптичного спектра без артефактів
- Охоплює діапазон довжин хвиль 1355-1445 нм
- Висока спектральна розділеність та точність довжини хвилі
- Відмінний динамічний діапазон та оптична пропускна здатність
- Швидка швидкість сканування, оптимізована для виробничого тестування
- Веб-інтерфейс CohesionUI для інтуїтивної роботи з ПК або мобільного пристрою
- Однопатформне тестування зменшує складність кабелю та налаштування
- Компактний портативний дизайн MATRIQ заощаджує місце на стенді
- Підключення USB та Ethernet для гнучкої інтеграції системи
Застосування
- Вимірювання потужності та довжини хвилі
- Високорозрізнювальний спектральний аналіз оптичних компонентів
- Моніторинг каналів WDM
- Вимірювання оптичного співвідношення сигнал-шум (OSNR)
- Вимірювання коефіцієнта придушення бічної моди (SMSR)
- Характеристика спектральної відповіді пасивного компонента
- Аналіз модуляції даних
- Регулювання зміщення модулятора
- Загальний спектральний аналіз у лабораторіях R&D
- Вирівнювання посилення
Характеристики
| Grating Based Architecture | Accurate measurement of optical spectrum without artifacts: Good dynamic range High optical throughput High spectral resolution High wavelength accuracy. |
| Range of Wavelength | Choose the model that meet your requirements and pay for only the capabilities you need. OSA can also be customized to other customer specified wavelength range. |
| Fast Sweeping Speed | OSA has been designed with a fast scanning time optimized for production and manufacturing test. |
| Simple, Intuitive Operation with CohesionUI | CohesionUI makes it simple to control the OSA from your PC or mobile device. Its cutting edge design offers a sleek modern interface, cross device compatibility, customizable views and remote network access. |
| Single Platform Testing | Conduct all your DUT characterization on one platform and spend less time switching cables and patch cords between instruments. |
| Seamless PXI Integration | Take advantage of PXI’s integrated triggering and synchronization capabilities across electrical and optical instruments. |
| Model Type | PXIMatriq |
| Bus Connection | PXIeUSB and Ethernet |
| Fiber Type | SMF28SMF28 |
| Optical Connector Type | FC/PC FC/APC SC/PC SC/APC FC/PC FC/APC SC/PC SC/APC |
| Number of Channels | 11 |
| Slot Count | 2-- |
| Dimensions (HxWxD) | 130 x 40 x 215 mm 5.1 x 1.6 x 8.5 inches 53 x 120 x 202 mm 2.1 x 4.7 x 8.0 inches |
| Weight | ~ 1 kg ~ 2.2 lbs ~ 1.1 kg ~ 2.4 lbs |
| Operating Temperature Range | 5 °C to 45 °C 41 °F to 113 °F 5 °C to 45 °C 41 °F to 113 °F |
| Storage Temperature Range | -40 °C to 70 °C -40 °F to 158 °F -40 °C to 70 °C -40 °F to 158 °F |
| Model (OSA-XXXX) | Description |
| 1002 | 1355 - 1445 nm |
| 1 | 1 channel |
| FC | FC/PC |
| OSA-XXXX-X-XX-MTRQ | MATRIQ - Compact & Portable |
