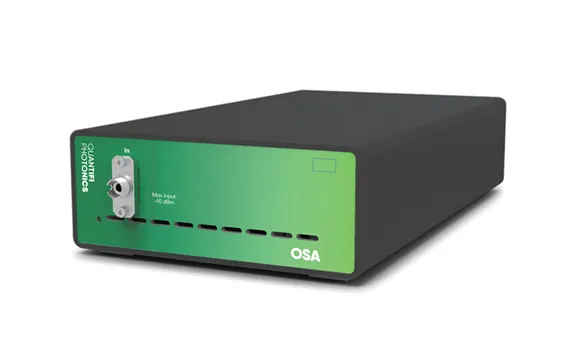

Quantifi Photonics OSA-1001-1-FC-MTRQ Optical Spectrum Analyzer
Quantifi Photonics OSA-1001-1-FC-MTRQ аналізатор оптичного спектра
Запитати ціну
Quantifi Photonics OSA-1001 is a grating-based optical spectrum analyzer for 1265-1355 nm covering WDM, OSNR, and spectral characterization with fast scanning and CohesionUI control.
Деталі продукту
| Модель | OSA-1001-1-FC-MTRQ |
| Виробник | Quantifi Photonics |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Quantifi Photonics OSA-1001 — це компактний, портативний аналізатор оптичного спектра, побудований на архітектурі дифракційної гратки для точного спектрального вимірювання та характеризації. Модель MATRIQ оснащена plug-and-play підключенням USB та Ethernet з веб-GUI та керуванням SCPI командами, що робить її ідеальною для оптичних лабораторій та лабораторних тестувань.
Основні характеристики
- Архітектура на основі дифракційної гратки для точного вимірювання спектра без артефактів
- Діапазон довжини хвилі: 1265–1355 нм
- Високий динамічний діапазон та відмінна оптична пропускна спроможність
- Висока спектральна роздільність та точність довжини хвилі
- Швидка швидкість сканування, оптимізована для виробництва та промислових тестів
- Один оптичний роз'єм FC/PC (1 канал)
- Простота та інтуїтивне керування через інтерфейс CohesionUI
- Сумісність кількох пристроїв та дистанційний мережевий доступ
- Plug-and-play підключення: USB та Ethernet
- Настроювані представлення та керування через веб-GUI
- Інтерфейс команд SCPI для автоматизації
- Компактний дизайн (53 × 120 × 202 мм)
- Діапазон робочої температури: 5°C до 45°C
Застосування
- Вимірювання потужності та довжини хвилі
- Високоточний спектральний аналіз оптичних компонентів
- Моніторинг та управління каналами WDM
- Вимірювання коефіцієнта оптичного сигналу до шуму (OSNR)
- Вимірювання коефіцієнта придушення бічної моди (SMSR)
- Характеризація спектральної відповіді пасивних компонентів
- Аналіз модуляції даних
- Регулювання зміщення модулятора
- Загальне спектральне аналізування в науково-дослідних лабораторіях
- Вирівнювання посилення
Характеристики
| Grating Based Architecture | Accurate measurement of optical spectrum without artifacts: Good dynamic range High optical throughput High spectral resolution High wavelength accuracy. |
| Range of Wavelength | Choose the model that meet your requirements and pay for only the capabilities you need. OSA can also be customized to other customer specified wavelength range. |
| Fast Sweeping Speed | OSA has been designed with a fast scanning time optimized for production and manufacturing test. |
| Simple, Intuitive Operation with CohesionUI | CohesionUI makes it simple to control the OSA from your PC or mobile device. Its cutting edge design offers a sleek modern interface, cross device compatibility, customizable views and remote network access. |
| Single Platform Testing | Conduct all your DUT characterization on one platform and spend less time switching cables and patch cords between instruments. |
| Seamless PXI Integration | Take advantage of PXI’s integrated triggering and synchronization capabilities across electrical and optical instruments. |
| Model Type | PXIMatriq |
| Bus Connection | PXIeUSB and Ethernet |
| Fiber Type | SMF28SMF28 |
| Optical Connector Type | FC/PC FC/APC SC/PC SC/APC FC/PC FC/APC SC/PC SC/APC |
| Number of Channels | 11 |
| Slot Count | 2-- |
| Dimensions (HxWxD) | 130 x 40 x 215 mm 5.1 x 1.6 x 8.5 inches 53 x 120 x 202 mm 2.1 x 4.7 x 8.0 inches |
| Weight | ~ 1 kg ~ 2.2 lbs ~ 1.1 kg ~ 2.4 lbs |
| Operating Temperature Range | 5 °C to 45 °C 41 °F to 113 °F 5 °C to 45 °C 41 °F to 113 °F |
| Storage Temperature Range | -40 °C to 70 °C -40 °F to 158 °F -40 °C to 70 °C -40 °F to 158 °F |
| Model (OSA-XXXX) | Description |
| 1001 | 1265 - 1355 nm |
| 1 | 1 channel |
| FC | FC/PC |
| OSA-XXXX-X-XX-MTRQ | MATRIQ - Compact & Portable |
