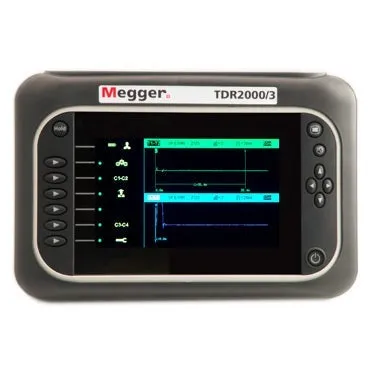

Megger TDR2000/3 Time Domain Reflectometer

Огляд

Megger TDR2000/3 — рефлектометр часової області, розроблений для локалізації пошкоджень у телекомунікаційних та пілотних кабелях. З рейтингом CAT IV 150V та захистом від пилу та вологи рівня IP54, він побудований для роботи в реальних польових умовах з можливістю ручного керування для професійних користувачів, які потребують тонкого настроювання параметрів тестування.

Пристрій оснащений режимом AUTO setup для швидкого створення корисних трас, а функції AUTO Find та AUTO Find End допомагають у інтерпретації трас. Досвідчені користувачі можуть вручну замінити функції AUTO для детального аналізу пошкоджень та порівняння кабелів.

Основні характеристики

• Розроблено для тестування телекомунікаційних та пілотних кабелів
• Рейтинг безпеки CAT IV 150V
• Захист від пилу та вологи рівня IP54
• Режим AUTO setup для миттєвого та легкого використання
• Функції AutoFind та FindEnd для швидкої локалізації пошкоджень
• Функція маркування трас для збереження імен трас
• Автоматичне регулювання посилення залежно від відстані
• Ступінькова функція для покращеного виявлення пошкоджень біля кінця
• Підсвічений графічний кольоровий LCD (800x480)
• Пам'ять на 100 трас на борту
• USB-з'єднання з ПК для завантаження та вивантаження трас
• Програмне забезпечення TraceXpert для аналізу трас
• Розрізнення 0,1 м
• 2ns імпульс для локалізації пошкоджень біля кінця
• Селективна вихідна імпеданс: 25, 50, 75, 100, 125 ом + AUTO
• Відображення відстані в метрах або футах
• Час роботи від акумулятора 12 годин (Li-ion перезаряджуваний)

Застосування

• Локалізація пошкоджень телекомунікаційних кабелів
• Тестування та діагностика пілотних кабелів
• Усунення несправностей у комунікаційних лініях
• Оцінка технічного стану кабелю в польових умовах

Комплектація

• Плавкий тестовий дріт з виконавчою оболонкою (2 пари)
• Набір для завантаження
• Сумка для переносу
• AC-DC зарядний пристрій
• CD з посібником користувача
