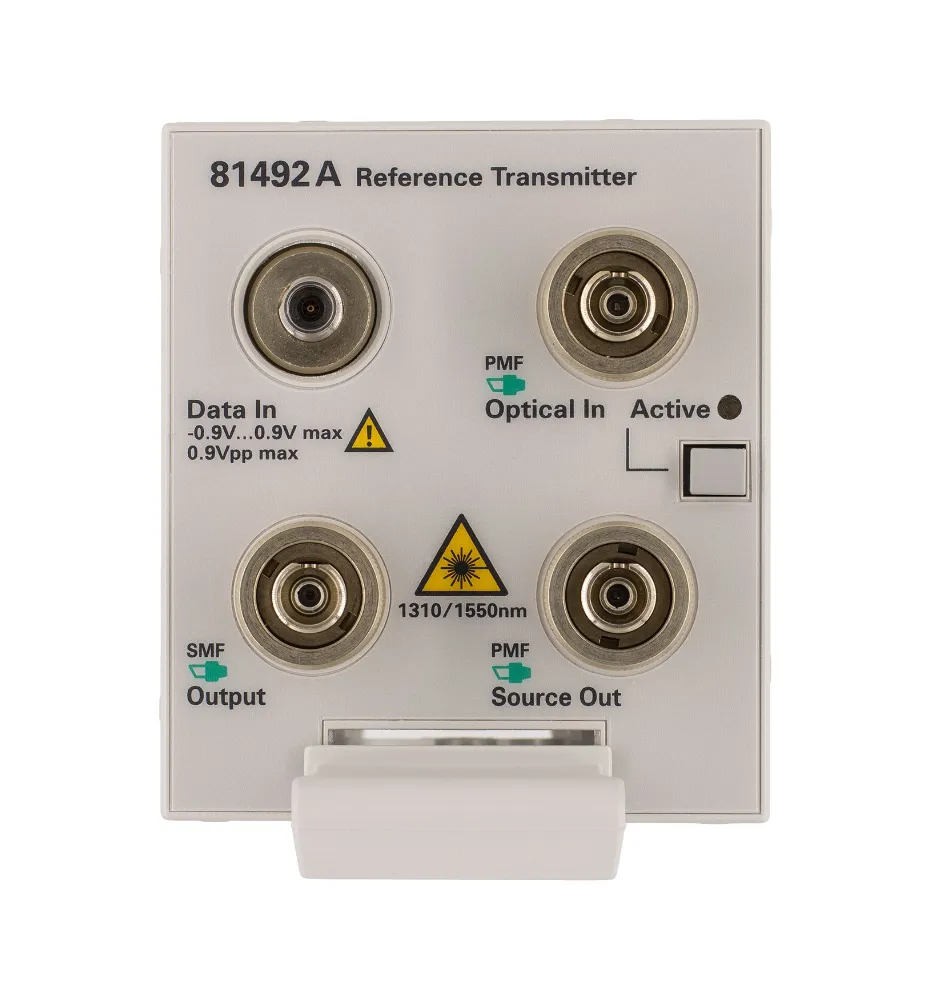

Keysight 81492A Reference Transmitter
Keysight 81492A еталонний передавач
Запитати ціну
Keysight 81492A is a single-mode reference transmitter supporting NRZ and PAM4 signals up to 56 Gbaud with 40 GHz bandwidth and dual-wavelength switching capability.
Деталі продукту
| Модель | 81492A |
| Виробник | Keysight |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Keysight 81492A — одномодовий еталонний передавач, оптимізований для сигналів NRZ та PAM4 при швидкостях до 56 Гбод. Він інтегрує внутрішні лазери на довжинах хвиль 1310 нм та 1550 нм і підтримує зовнішній оптичний вхід для використання з налаштовуваними лазерними джерелами. Модуль повністю інтегрований у рішення Keysight для стресового тестування оптичних приймачів і дозволяє тестування сучасних стандартів оптичного зв'язку високої швидкості.
Основні характеристики
- Типова електро-оптична пропускна здатність 40 ГГц на 1310 нм
- Підтримка форматів сигналів NRZ та PAM4 до 56 Гбод
- Можливість роботи на двох довжинах хвиль: 1310 нм та 1550 нм для одномодового волокна
- Дистанційна або ручна комутація довжини хвилі без заміни модуля
- Час наростання та спадання: менше 9 пс (типово)
- Низька джитер: менше 400 пс RMS або менше 6.5 пс від піку до піку (типово)
- TDEC для 53.125 Гб/с NRZ: менше 1.5 дБ (типово, 1310 нм)
- TDECQ для 53.125 Гбод PAM4: менше 2.4 дБ (1310 нм) або менше 2.1 дБ (1550 нм)
- Зовнішній оптичний вхід для налаштовуваних джерел лазера
Застосування
- Тестування стандартів оптичних мереж IEEE 802.3 10GBASE
- Тестування стандартів оптичних мереж IEEE 802.3 40GBASE
- Тестування стандартів оптичних мереж IEEE 802.3 100GBASE
- Тестування стандартів оптичних мереж IEEE 802.3 400GBASE
- Характеризація приймопередавачів високої швидкості
- Стресове тестування оптичних приймачів
Характеристики
| Electro-optical Bandwidth | 40 GHz (typical at 1310 nm) |
| Maximum Baud Rate | 56 Gbaud |
| Signal Formats | NRZ and PAM4 |
| Optical Wavelengths | 1310 nm and 1550 nm (Single-Mode) |
| Rise/Fall Time | < 9 ps (typical) |
| Jitter (RMS) | < 400 ps (typical) |
| Jitter (Peak-to-Peak) | < 6.5 ps (typical) |
| TDEC (53.125 Gb/s NRZ) | < 1.5 dB (typical at 1310 nm) |
| TDECQ (53.125 Gbaud PAM4, 1310 nm) | < 2.4 dB (typical) |
| TDECQ (53.125 Gbaud PAM4, 1550 nm) | < 2.1 dB (typical) |
