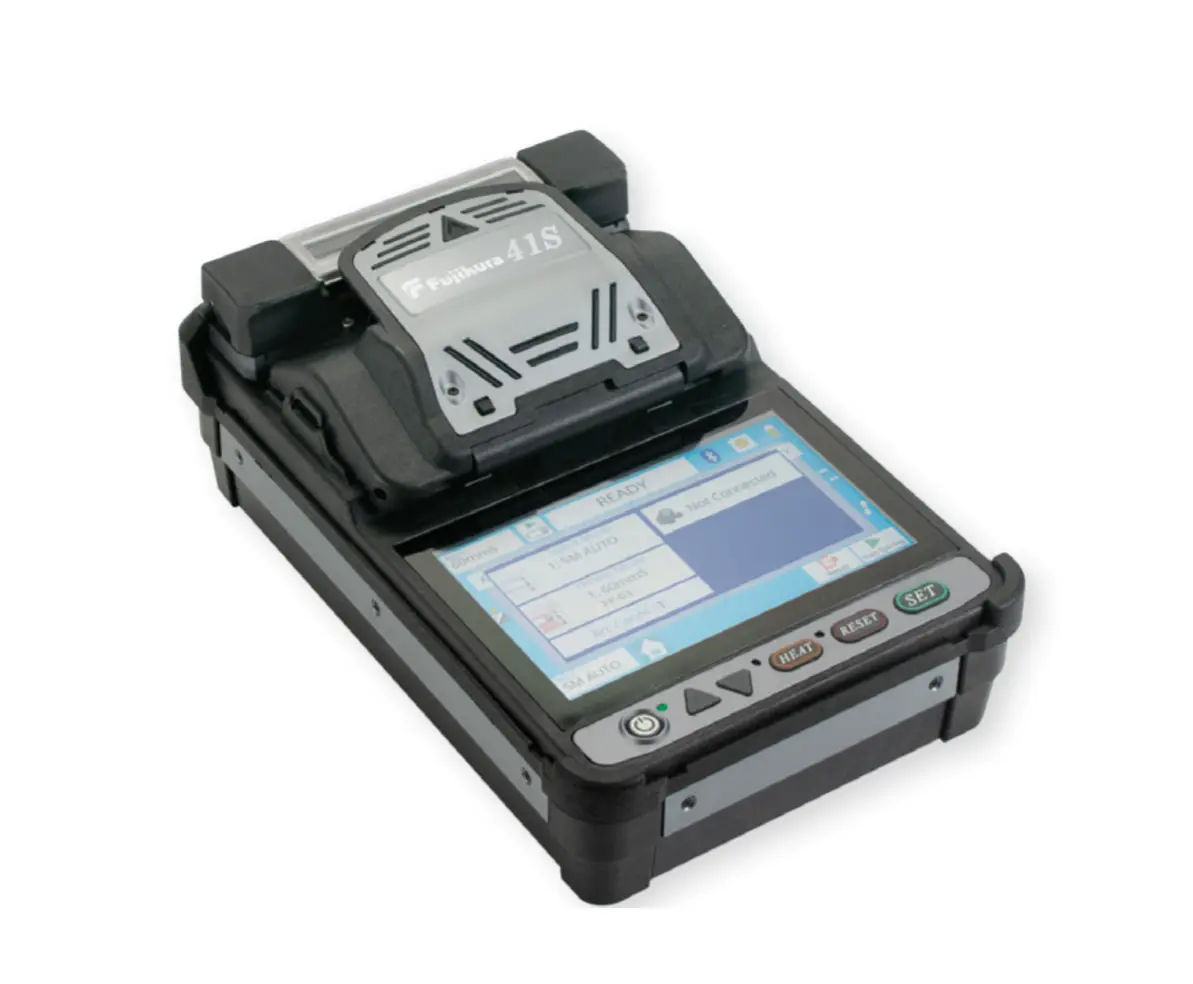

Fujikura 41S Fusion Splicer
Fujikura 41S сплайсер для оптичних волокон
Запитати ціну
Fujikura 41S is a ruggedized fusion splicer with Warm Splice Imaging technology, active cladding alignment, and 6-second splice time for single and multi-mode fibers.
Деталі продукту
| Модель | 41S (S017091) |
| Виробник | Fujikura |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Fujikura 41S — це повністю захищений двокамерний сплайсер, розроблений для надійного та точного зварювання оптичних волокон у польових умовах. З технологією Warm Splice Imaging (WSI), 41S забезпечує найбільш точну оцінку втрат при зварюванні серед сплайсерів з активним вирівнюванням оболонки. З часом зварювання 6 секунд та міцною конструкцією, він забезпечує послідовну продуктивність в складних умовах.
Основні характеристики
- Технологія Warm Splice Imaging (WSI) для найточнішої оцінки втрат при зварюванні
- Двокамерна система активного вирівнювання оболонки
- Час зварювання 6 секунд (режим SM FAST), час термічної обробки 25 секунд для захисних гільз
- Сенсорний дисплей 5 дюймів із збільшенням 132-300x та LED підсвітленням
- Управління розщеплювачем через Bluetooth з інтеграцією розщеплювача CT50
- Змінні затиски оболонки та тримачі волокна для універсальності
- Електроди з довгим ресурсом — 5000 зварень (заміна без інструментів)
- Довготривала батарея: 200 циклів зварювання та нагрівання на заряд, ~500 циклів перезарядження
- Повна захист від ударів, вологи та пилу
- Підтримка одномодових та багатомодових оптичних волокон
Застосування
- Польове зварювання та встановлення оптичних кабелів
- Розгортання та обслуговування мережної інфраструктури
- Установлення телекомунікаційної інфраструктури
- Встановлення кабелів та роз'ємів для волоконних мереж
Комплектація
- Розщеплювач CT50 з управлінням Bluetooth
- Затиски оболонки S31A (встановлені)
- Тримачі волокна FH-70-250 та FH-70-900 (пари)
- Набірні пластини SP-01
- AC адаптер ADC-19A
- Батарея BTR-11A (встановлена)
- Запасні електроди ELCT2-16B (пара)
- Одноволоконний розщеплювач SS-03
- Транспортний кейс CC-36
- Керівництво користувача та посібник швидкого запуску
Характеристики
| Feature | Parameter |
| Fiber Alignment Method | Active cladding alignment |
| Fiber Count can be Spliced | Single fiber |
| Applicable Optical Fiber | Fiber type: Single mode optical fiber Multi mode optical fiber |
| Applicable Coating | Cladding diameter: Approx.125 μm Sheath clamp: Coating dia. : Max. 3000 μm Cleave length : 5 to 16 mm |
| Fiber Splice Performance | Splice loss: ITU-T G.652 : Avg. 0.03 dB ITU-T G.651 : Avg. 0.01 dB ITU-T G.653 : Avg. 0.05 dB ITU-T G.655 : Avg. 0.05 dB ITU-T G.657 : Avg. 0.03 dB Splicing time: SM FAST mode : Avg. 6 sec. AUTO mode : Avg. 9 sec. |
| Applicable Protection Sleeve | Sleeve type: Heat shrinkable sleeve Sleeve length: Max. 66 mm Sleeve dia.: Max. 6 mm before shrinking |
| Sleeve Heat Performance | Heat time: 60 mm mode : Avg. 26sec. |
| Fiber Tensile Test Force | Approx. 2.0 N |
| Electrode Life | Approx. 5,000 splices |
| Physical Description | Dimensions W: Approx.131 mm without projection Dimensions D: Approx.201 mm without projection Dimensions H: Approx.79 mm without projection Weight: Approx. 1.3 kg including battery |
| Environmental Condition | Operating temperature: -10 to 50°C Storage temperature: -40 to 80°C Humidity: 0 to 95% non-condensing Alititude: Max. 5,000m |
| AC Adaptor | Input: AC100 to 240V, 50/60Hz, Max. 1A Type: Rechargeable Lithium Ion Output: Approx. DC14.4V, 3360mA |
| Battery Pack | Capacity: Approx. 200 splice and heat cycles Recharge Temperature: 0 to 40°C Storage Temperature: -20 to 30°C Battery life: Approx. 500 recharge cycles |
| Display | LCD monitor: TFT 5.0 inches with touch screen Magnification: 132 to 300x |
| Illumination | V-grooves: LED lamp |
| Interface | PC: USB2.0 MINI B type Wireless: Bluetooth® 4.1 LE |
| Data Storage | Splice mode: 100 splice modes Heat mode: 30 heat modes Splice result: 10,000 results Fiber image: 100 images |
| Screw Hole for Tripod | 1/4-20UNC |
| Other Features | Automatic functions: Fiber heat calibration Sheath clamp: Easy sleeve positioning Loss Estimate: Warm splice image estimation Electrode: Tool less replaceable electrode |
