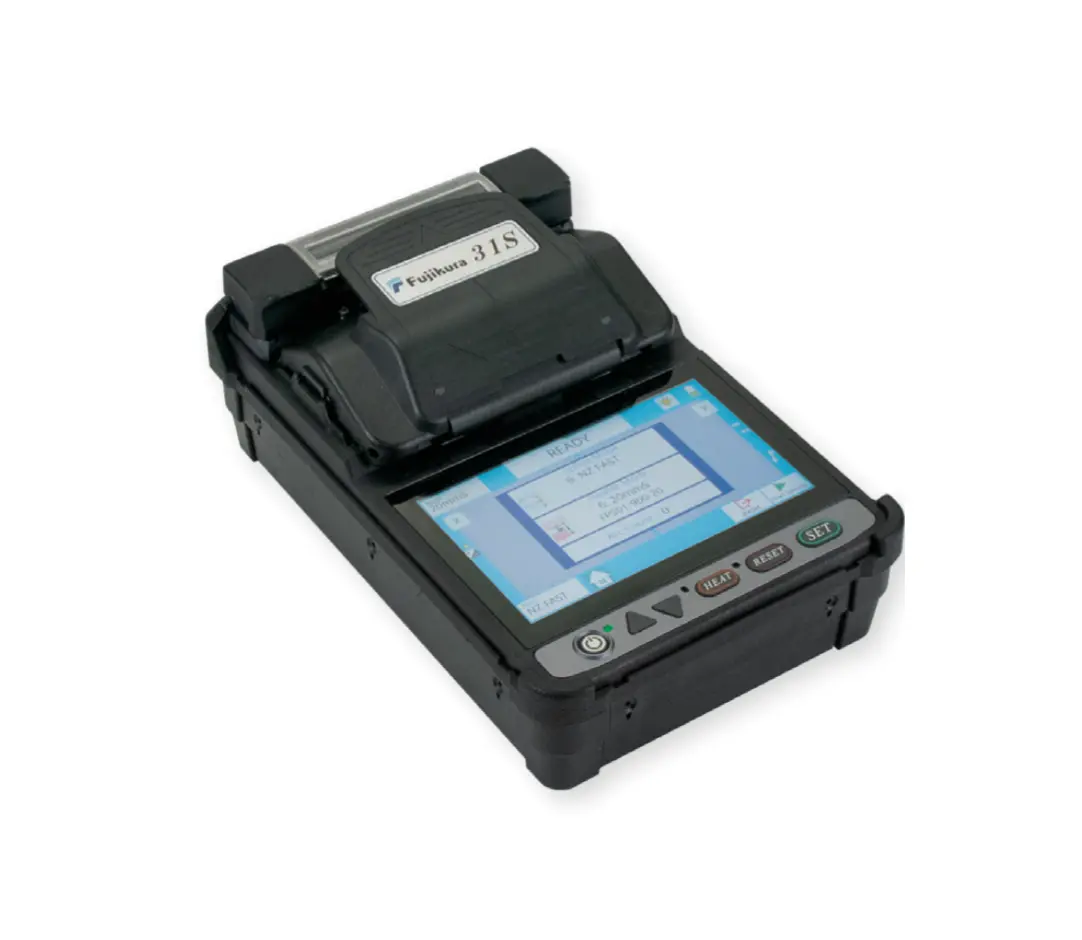

Fujikura 31S+ Fusion Splicer
Fujikura 31S+ зварювач волокна
Fujikura 31S+ is a fully ruggedized fusion splicer with two-camera active cladding alignment, 6-second splice time, and 5-inch touchscreen for field splicing operations.
Деталі продукту
| Модель | 31S+ (S017109) |
| Виробник | Fujikura |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Fujikura 31S+ — це повністю захищений зварювач волокна із активним вирівнюванням кладки, розроблений для польового застосування в складних умовах. Двокамерна система активного вирівнювання кладки забезпечує стійку продуктивність зварювання, а час зварювання 6 секунд та час термозаварення 25 секунд забезпечують безпрецедентну швидкість та продуктивність.
Батарея з тривалим часом роботи розраховується на до 200 циклів зварювання та термозаварення. Довгоживучі електроди, розраховані на 5000 зварювань, допомагають мінімізувати час простою для заміни та стабілізації. Великий 5-дюймовий сенсорний екран забезпечує чітке зображення навіть під яскравим сонячним світлом. Сумісність із з'єднувачами, що встановлюються зварюванням, та змінні затискачі кабелю забезпечують універсальність для різних сценаріїв встановлення.
Основні характеристики
- Двокамерна система активного вирівнювання кладки для стійкої продуктивності
- 5-дюймовий сенсорний екран з чітким дисплеєм під яскравим сонячним світлом
- Змінні затискачі кабелю та утримувачі волокна для універсальності
- Повністю захищений від ударів, вологи та пилу
- Довгоживучі електроди розраховані на 5000 зварювань, замінюються без інструментів
- Батарея розраховується на 200 циклів зварювання/термозаварення на зарядку
- Час зварювання: типово 6 секунд для одномодового волокна
- Час нагрівання трубки: типово 25 секунд із рукавом FP-60
Застосування
- Польове зварювання оптичного волокна в телекомунікаційних мережах
- Встановлення та обслуговування кабелів у складних зовнішніх умовах
- Розгортання мережі з потребою портативного захищеного обладнання
Характеристики
| Feature | Parameter |
| Applicable Fibers | Single-mode (G.652 & G.657) Multimode (G.651) DSF (G.653) NZDS (G.655) |
| Cladding Diameter | 125 μm |
| Coating Diameter | 250 μm up to 3 mm |
| Fiber Cleave Length | 5 mm to 16 mm |
| Typical Average Splice Loss | 0.03 dB (SM) 0.01 dB (MM) 0.05 dB (DS) 0.05 dB (NZDS) |
| Splicing Time | Typical 6 sec with SM |
| Arc Calibration Method | Automatic, Real-time and by using results of previous splice when in AUTO mode Manual arc calibration function available |
| Splicing Modes | Total 100 splice modes |
| Splice Loss Estimate | Based on two camera, active cladding alignment data |
| Storage of Splice Result | 10,000 splice results |
| Fiber Display | 5 inch TFT color LCD; with X or Y view or both X and Y view simultaneously |
| Magnification | 200X for single-camera view 132X magnification for dual-camera view |
| Viewing Method | 2 axis CMOS camera |
| Operating Condition | Altitude: 0 to 5,000 m above sea level, -10° to +50° C Humidity: 0 to 95% RH, non-dew |
| Mechanical Proof Test | 1.96 N |
| Tube Heater | 30 heating modes |
| Tube Heating Time | Typical 25 sec with FP-60 (60 mm) sleeve |
| Protection Sleeve Length | 60 mm 40 mm micro |
| Splice/Heat Cycles with Battery | Typical 200 cycles with BTR-11 |
| Electrode Life | 5,000 splices |
| Power Supply | Auto select from 100 V to 240 V with AC adapter 14.8 V DC with installed battery |
| Terminals | USB 2.0 |
| Wind Protection | Maximum wind velocity of 15 m/s. (34 mph) |
| Dimensions | 131 x 201 x 79 (mm) |
| Weight | 1,300 g (2.85 lbs) with battery |
| Model / Part Number | Description |
| S017109 | Fujikura 31S Fusion Splicer Kit with CT08 Cleaver Includes: Fujikura 31S Fusion Splicer CT08 Cleaver S31A Sheath clamps (installed) SP-31 Set Plates ADC-19A AC Adapter BTR-11A Battery Pack (installed) FH-70-250 Fiber Holders FH-70-900 Fiber Holders ACC-09 Power Cord ELCT2-16B Spare Electrodes (pair) Operation Manual on CD Quick Reference Guide SS-03 Single Fiber Stripper CC-35 Transit Case |
