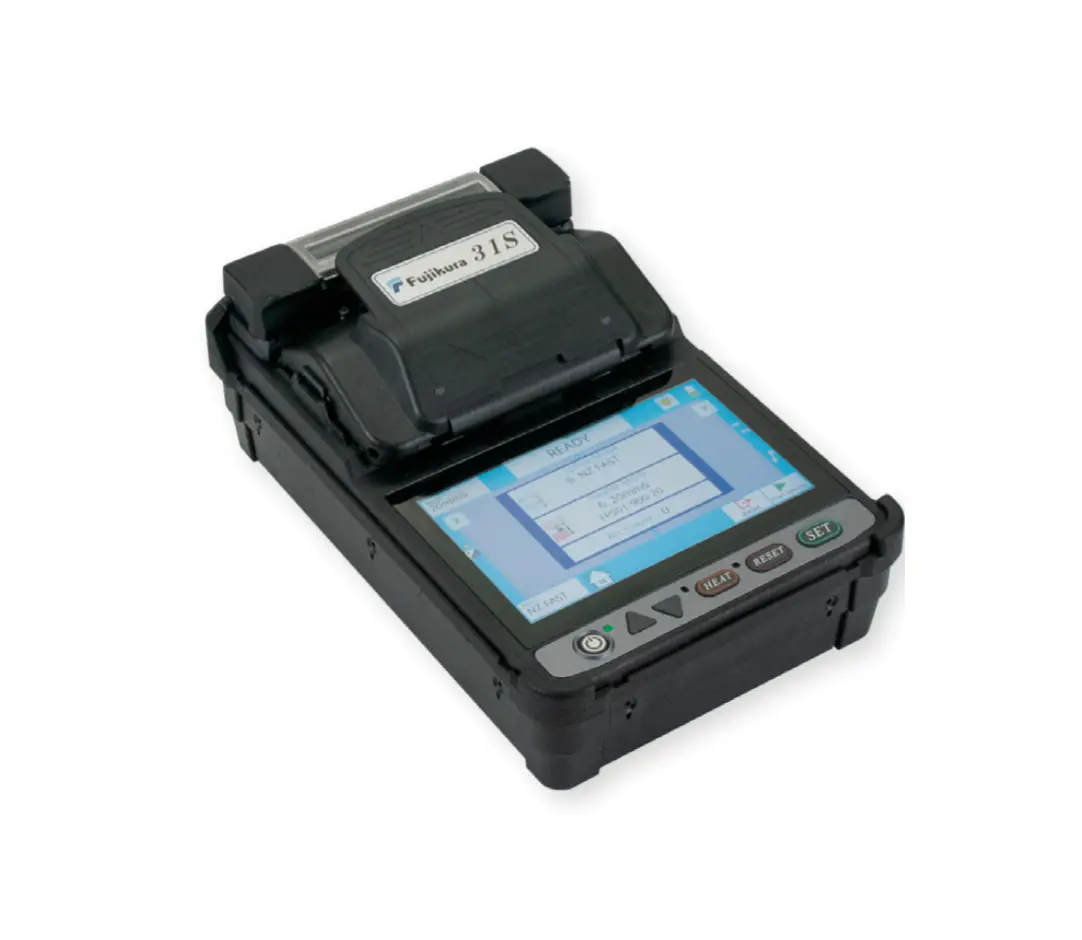

Fujikura 31S Fusion Splicer
Fujikura 31S Fusion Splicer
Fujikura 31S is a ruggedized active cladding alignment fusion splicer with 6-second splice time, 25-second heat shrink, dual-camera v-groove alignment, and 5-inch touchscreen.
Деталі продукту
| Модель | 31S (S017109) |
| Виробник | Fujikura |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
Fujikura 31S — це повністю посилений, з активним вирівнюванням оболонки fusion splicer, спеціально розроблений для забезпечення стійкої продуктивності з'єднання в складних польових умовах. Він оснащений технологією двокамерного активного v-groove вирівнювання, яка забезпечує 6-секундний час з'єднання та 25-секундний цикл теплової усадки з мінімальними втратами. Електроди з розширеним терміном служби, розраховані на 5000 з'єднань, мінімізують простої, а інтуїтивний 5-дюймовий сенсорний дисплей дозволяє швидку роботу та оновлення програмного забезпечення через інтернет.
Основні характеристики
- Двокамерне активне v-groove вирівнювання для точного позиціонування волокна
- 5-дюймовий сенсорний дисплей з кристально чистим зображенням в усіх умовах освітлення
- 6-секундний час з'єднання з 25-секундним циклом теплової усадки
- Змінні затискачі оболонки та тримачі волокна для вибору користувача
- Електроди з розширеним терміном служби, розраховані на 5000 з'єднань, заміна без інструментів
- Батарея тривалого користування, що підтримує 200 циклів з'єднання та нагрівання на заряд
- Повна посилена конструкція для стійкості до ударів, вологи та пилу
- 100 загальних режимів з'єднання для гнучкості типів волокна
- Оновлення програмного забезпечення через інтернет для нових програм з'єднання
- Зберігання 10000 результатів з'єднання для отслідження якості
Застосування
- Установка однорежимного та многорежимного волокна
- Розгортання телекомунікаційної мережі
- Установка магістралі центрів обробки даних
- Польові операції ремонту та з'єднання
- З'єднання спеціалізованих волокон (DSF, NZDS)
Комплектація
- Затискачі оболонки S31A (встановлені)
- Пластини набору SP-31
- AC адаптер ADC-19A
- Батарейний блок BTR-11 (встановлений)
- Тримачі волокна FH-70-250 та FH-70-900
- Силовий кабель ACC-09
- Запасні електроди ELCT2-16B (пара)
- SS-03 Single Fiber Stripper
- Транспортна сумка CC-35
- Керівництво користувача на CD
- Швидкий довідник
- Обрізач CT08 (включений в комплект S017109)
Характеристики
| Feature | Parameter |
| Applicable Fibers | Single-mode (G.652 & G.657) Multimode (G.651) DSF (G.653) NZDS (G.655) |
| Cladding Diameter | 125 μm |
| Coating Diameter | 250 μm up to 3 mm |
| Fiber Cleave Length | 5 mm to 16 mm |
| Typical Average Splice Loss | 0.03 dB (SM) 0.01 dB (MM) 0.05 dB (DS) 0.05 dB (NZDS) |
| Splicing Time | Typical 6 sec with SM |
| Arc Calibration Method | Automatic, Real-time and by using results of previous splice when in AUTO mode Manual arc calibration function available |
| Splicing Modes | Total 100 splice modes |
| Splice Loss Estimate | Based on two camera, active cladding alignment data |
| Storage of Splice Result | 10,000 splice results |
| Fiber Display | 5 inch TFT color LCD; with X or Y view or both X and Y view simultaneously |
| Magnification | 200X for single-camera view 132X magnification for dual-camera view |
| Viewing Method | 2 axis CMOS camera |
| Operating Condition | Altitude: 0 to 5,000 m above sea level, -10° to +50° C Humidity: 0 to 95% RH, non-dew |
| Mechanical Proof Test | 1.96 N |
| Tube Heater | 30 heating modes |
| Tube Heating Time | Typical 25 sec with FP-60 (60 mm) sleeve |
| Protection Sleeve Length | 60 mm 40 mm micro |
| Splice/Heat Cycles with Battery | Typical 200 cycles with BTR-11 |
| Electrode Life | 5,000 splices |
| Power Supply | Auto select from 100 V to 240 V with AC adapter 14.8 V DC with installed battery |
| Terminals | USB 2.0 |
| Wind Protection | Maximum wind velocity of 15 m/s. (34 mph) |
| Dimensions | 131 x 201 x 79 (mm) |
| Weight | 1,300 g (2.85 lbs) with battery |
Запит ціни
