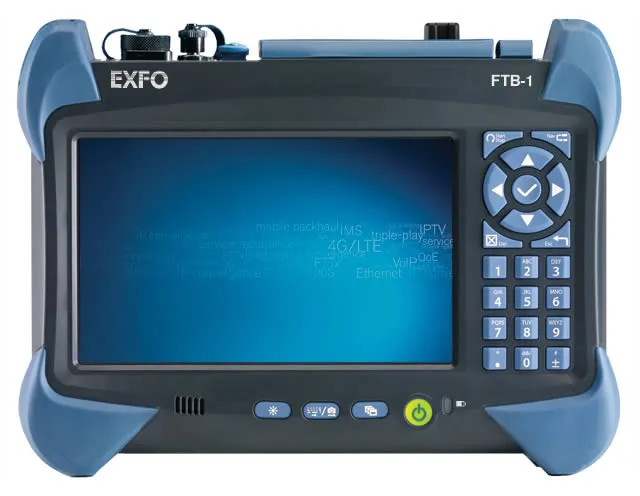

EXFO FTB-720-023B-04B OTDR Module
EXFO FTB-720-023B-04B модуль OTDR
Запитати ціну
EXFO FTB-720-023B-04B OTDR module with live fiber testing at 1625 nm, dynamic range to 36 dB, 0.8 m event dead zone, and intelligent iOLM.
Деталі продукту
| Модель | FTB-720-023B-04B |
| Виробник | EXFO |
| Категорія | Network & Fiber Optic Test |
| Наявність | На замовлення |
Опис
Огляд
EXFO FTB-720-023B-04B — модуль OTDR (оптичний рефлектометр часової області) розроблений для повсякденного польового тестування мереж доступу. Він має можливості тестування як однорережимного, так і багаторережимного волокна з підтримкою тестування живого волокна на 1625 нм, що дозволяє характеризувати мережи в процесі експлуатації. Інтелектуальна програма iOLM (intelligent Optical Link Mapper) забезпечує автоматизоване та інтелектуальне усунення несправностей FTTA, LAN, центрів обробки даних та приватних мереж.
Основні характеристики
- Динамічний діапазон до 36 дБ для комплексної характеризації волокна
- Мертва зона подій від 0,8 м для точного виявлення подій
- Поддержка об'єднаних довжин хвиль однорережимного та багаторережимного режимів (1310/1550 нм) з фільтрованим портом 1625 нм
- Тестування живого волокна на 1625 нм для моніторингу мережи в процесі експлуатації
- Готовий до iOLM з однокнопковим множинним захопленням та візуальним результатом go/no-go
- Відповідність стандарту Encircled Flux (EF) для стандартизованого тестування багаторережимного режиму
- Усереднення в реальному часі для безперервного контролю волокна
- Автоматизований Automode для швидкого огляду волокна та регулювання параметрів
- Вбудований пошукувач макромаків для автоматичного виявлення вигинів
- Можливість двостороннього аналізу через програмне забезпечення Fast Reporter 2
- Опція iCERT для інтелектуальної сертифікації кабелів центру обробки даних
Застосування
- Характеризація волокна в процесі експлуатації та моніторинг живої мережи
- Усунення несправностей та сертифікація мереж доступу
- Тестування кабелів LAN та WAN
- Установка та активація приватної мережи
- Тестування волокна в центрах обробки даних та сертифікація
- Характеризація мереж передачовування/зворотного каналу (FTTA, FTTT, віддалені радіоголови, DAS, малі комірки)
Характеристики
| Real-Time Averaging: | Activates the OTDR laser in continuous shooting mode, the trace refreshes in real time and allows to monitor the fiber for a sudden change. Perfect for a quick overview of the fiber under test. |
| Automode: | Used as a discovery mode, this feature automatically adjusts the distance range and the pulse width in function of the link under test. It is recommended to adjust the parameters to perform additional measurements to locate other events. |
| Zoom Tools: | Zoom and center to facilitate the analysis of your fibers. Draw a window around the area of interest and center in the screen quicker. |
| Set Parameters On The Fly: | Dynamically change OTDR settings for the ongoing acquisition without stopping or returning to submenus. |
| Microbend Finder: | This built-in feature enables the unit to automatically locate and identify macrobends, no need to spend further time analyzing the traces. |
| Bidirectional Analysis: | Via Fast Reporter 2 Data Post-Processing Software. Recommended to ensure true splice characterization, bidirectional analysis combines results from both directions to provide an average loss for each event. For a more complete event characterization, use iOLM and benefit from maximum resolution on both directions (multiple pulse widths at multiple wavelengths), as well as a consolidated view |
| Data Center Cable Certification (iCERT) | iCERT option turns the iOLM into an intelligent tier-2 certifier with automated pass/fail thresholds for SM/MM cables, helping fiber installers to certify or troubleshoot any enterprise or datacenter network according to the recognized international standards (including TIA-568, ISO 11801). |
| Features | Parameters |
| Distance Range (km) | Multimode: 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40 Singlemode: 1.25, 2.5, 5, 10, 20, 40, 80, 160, 260 |
| Pulse Width (ns) | Multimode: 5, 10, 30, 50, 100, 275, 500, 1000 Singlemode: 5, 10, 30, 50, 100, 275, 500, 1000, 2500, 10 000, 20 000 |
| Loss Threshold (dB) | 0.01 |
| Loss Resolution (dB) | 0.001 |
| Sampling Resolution (m) | Multimode: 0.04 to 2.5 Singlemode: 0.04 to 5 |
| Sampling Points | Up to 256 000 |
| Measurement Time | User-defined (60 min. maximum) |
| Typical Real-Time Refresh (Hz) | 3 |
| Size (H x W x D) | 130 mm x 36 mm x 252 mm (5 1/8 in x 1 7/16 in x 9 15/16 in) |
| Weight | 0.65 kg 1.4 lb |
| Relative Humidity | 0% to 95% non-condensing |
| Model / Part Number | Description |
| FTB-720-12CD | OTDR 850/1300 nm |
| Example | FTB-720-023B-OTDR-EA-EUI-89 |
