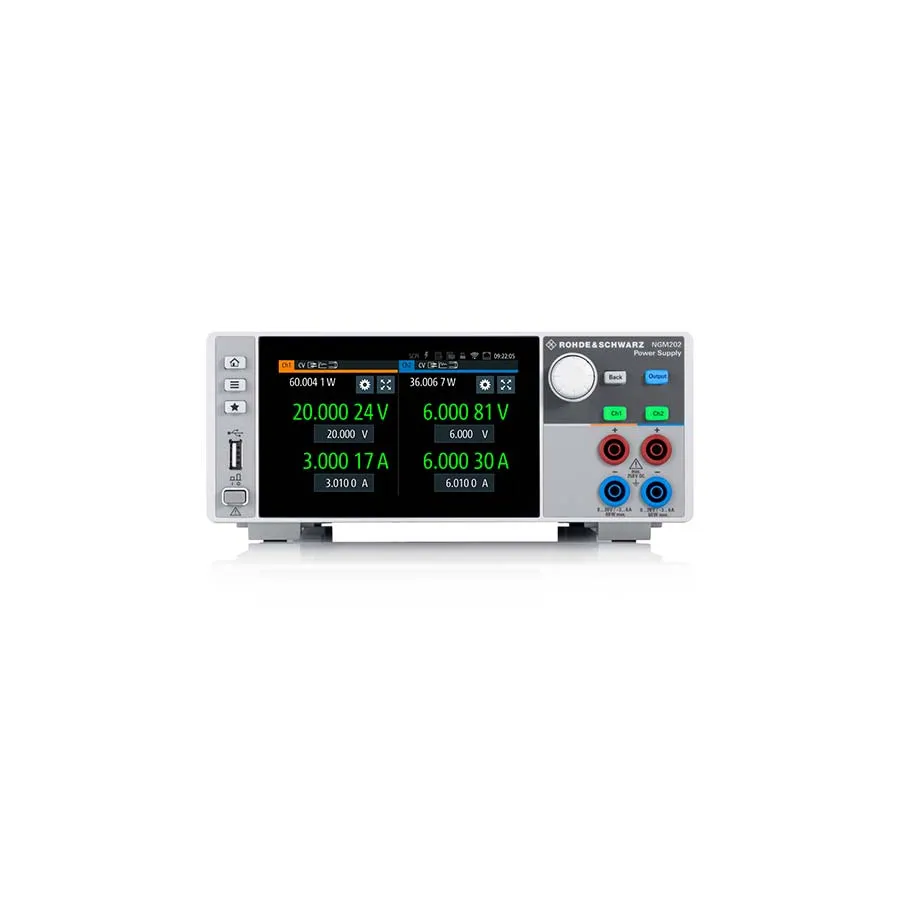

Rohde & Schwarz NGM202 Digital Power Supply

Огляд

Rohde & Schwarz NGM202 — двоканальне цифрове джерело живлення, оптимізоване для точного тестування сучасної побутової електроніки та пристроїв IoT. Його двохквадрантна архітектура та швидка регуляція навантаження роблять його ідеальним для імітації реальних сценаріїв живлення, коли пристрої швидко переходять між режимами сну та активної роботи. Завдяки високошвидкісному захопленню даних та 6½ цифровій роздільній здатності вимірювання, NGM202 забезпечує точність, необхідну для детальної характеризації пристроїв.

Основні характеристики

• Двоканальний: 120W загальної потужності (60W за канал)
• Діапазон напруги: 0V до 20V за канал
• Вихід струму: 0-6A при ≤6V, 0-3A при >6V за канал
• Час відновлення навантаження: <30µs
• Можливість швидкого логування: захоплення даних 500 ksample/s
• 6½ цифрова роздільна здатність для вимірювання напруги, струму та потужності
• Пульсація та шум: <500µVRMS / <1mARMS
• Двохквадрантна робота (джерело та навантаження)
• Гальванічно ізольовані виходи із захистом від перевантаження
• Функціональність імітації батареї
• Високороздільний дисплей (800×480 пікселів)
• Інтерфейси USB та LAN (Wireless LAN та GPIB опційно)

Застосування

• Профілювання живлення мобільних телефонів та смарт-годинників
• Тестування пристроїв IoT під час переходу режимів
• Імітація та характеризація батареї
• Моніторинг та аналіз споживання електроенергії в реальному часі
• Тестування запуску пристрою та перехідної поведінки

Комплектація

• Набір кабелів живлення
• Посібник швидкого старту
