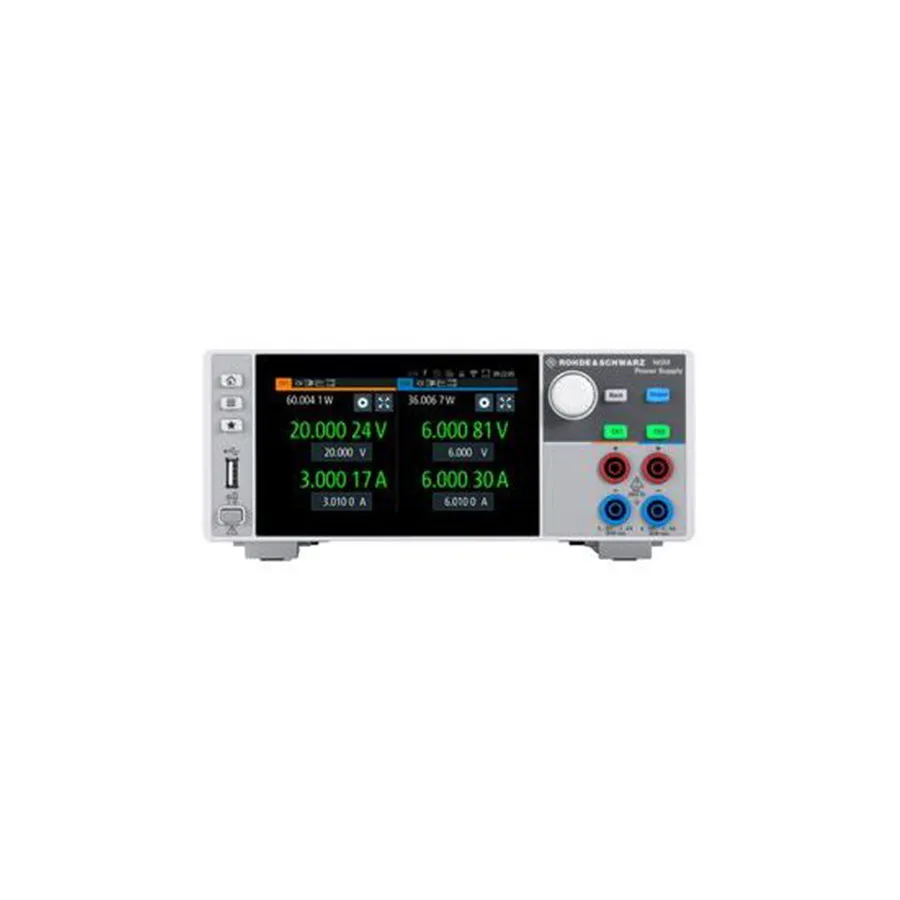

Rohde & Schwarz NGM-COM2a DC Power Supply

Огляд

Rohde & Schwarz NGM202 — це програмоване двоканальне лабораторне джерело живлення для тестування та характеризації електронних схем та систем. Кожен з двох каналів забезпечує безперервно регульований вихід від 0–20В з обмеженням струму, видаючи до 6А на канал при загальній потужності 120Вт. Гальванічно ізольовані плаваючі вихідні каскади захищають тестову схему, забезпечуючи двоквадрантну операцію—функціонування як джерела, так і поглинача для моделювання батарей та динамічних навантажень.

Основні характеристики

• Два незалежні канали: 0–20В / 0–6А на канал, загалом 120Вт
• Гальванічно ізольовані плаваючі канали з захистом від перевантаження та короткого замикання
• Двоквадрантна операція для моделювання батареї та навантаження
• Режими постійної напруги (CV), постійного струму (CC) та постійного опору (CR)
• Сенсорний екран високої роздільної здатності
• 6½-цифрова роздільна здатність для вимірювання напруги, струму та потужності
• Швидка регуляція та відновлення при змінах навантаження для динамічного тестування
• Вбудоване моделювання батареї
• Вбудований цифровий вольтметр
• Дистанційний контроль через бездротову LAN та швидкий збір даних

Застосування

• Тестування мобільних пристроїв зв'язку зі складними сценаріями перемикання живлення
• Характеризація схем батареї та управління живленням
• Тестування швидких перехідних процесів навантаження та динамічний аналіз напруження
• Розробка прототипів та тестування в багатодоменних застосуваннях

Комплектація

• NGM-K102 модуль бездротового дистанційного керування
• NGM-K103 модуль Digital Trigger I/O
• NGM-K104 модуль цифрового вольтметра
• NGM-K106 модуль моделювання батареї
• Кабелі живлення
• Посібник швидкого запуску
