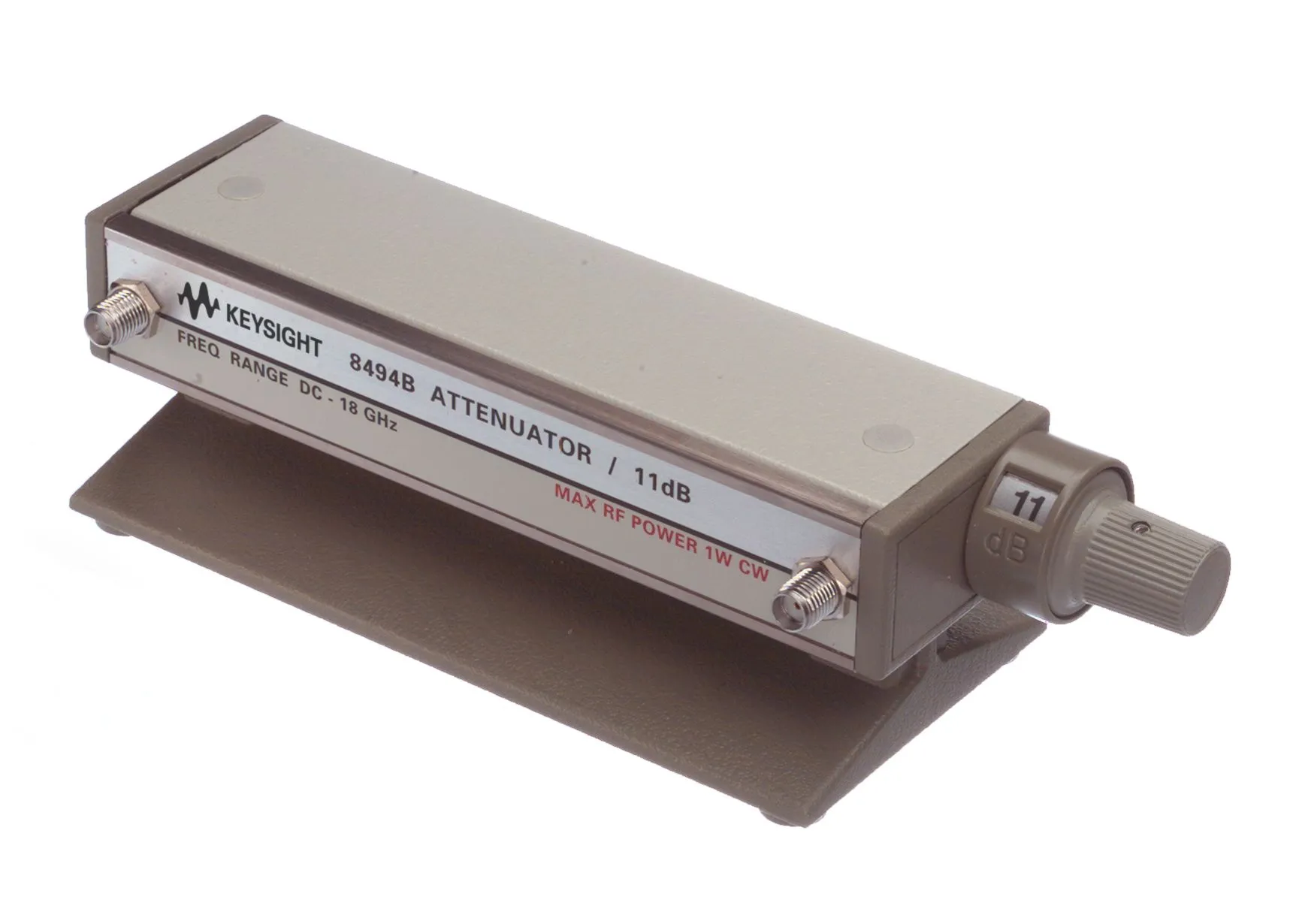

Keysight 8494B Manual Step Attenuator

Огляд

Keysight 8494B є прецизійним ручним демпфером ступеневим для застосувань DC–18 ГГц. Забезпечуючи стабільне ослаблення з виключною повторюваністю та надійністю, він видає ослаблення з точними кроками по 1 дБ від 0 до 11 дБ. Контакти з золоченою листковою пружиною забезпечують довготривалу роботу, розраховану на понад 5 мільйонів циклів на секцію, що робить його ідеальним для RF та мікрохвильових додатків тестування та вимірювання в розширеному діапазоні частот.

Основні характеристики

• Діапазон частот: DC до 18 ГГц
• Діапазон ослаблення: 0 до 11 дБ з кроком 1 дБ
• Вставне затухання при 0 дБ: 0.6 дБ + 0.09 дБ/ГГц
• Максимальне КХВ: 1.5 (до 8 ГГц), 1.6 (до 12.4 ГГц), 1.9 (до 18 ГГц)
• Повторюваність: 0.03 дБ максимум за 5 мільйонів циклів
• Максимальна потужність RF входу: 1 Вт середня, 100 Вт пікова
• Контакти з золоченою листковою пружиною для довготривалої роботи

Застосування

• RF та мікрохвильове тестове обладнання на вищих частотах
• Керування та регулювання рівня сигналу
• Покращення точності вимірювання
• Розроблення та усунення неполадок систем
