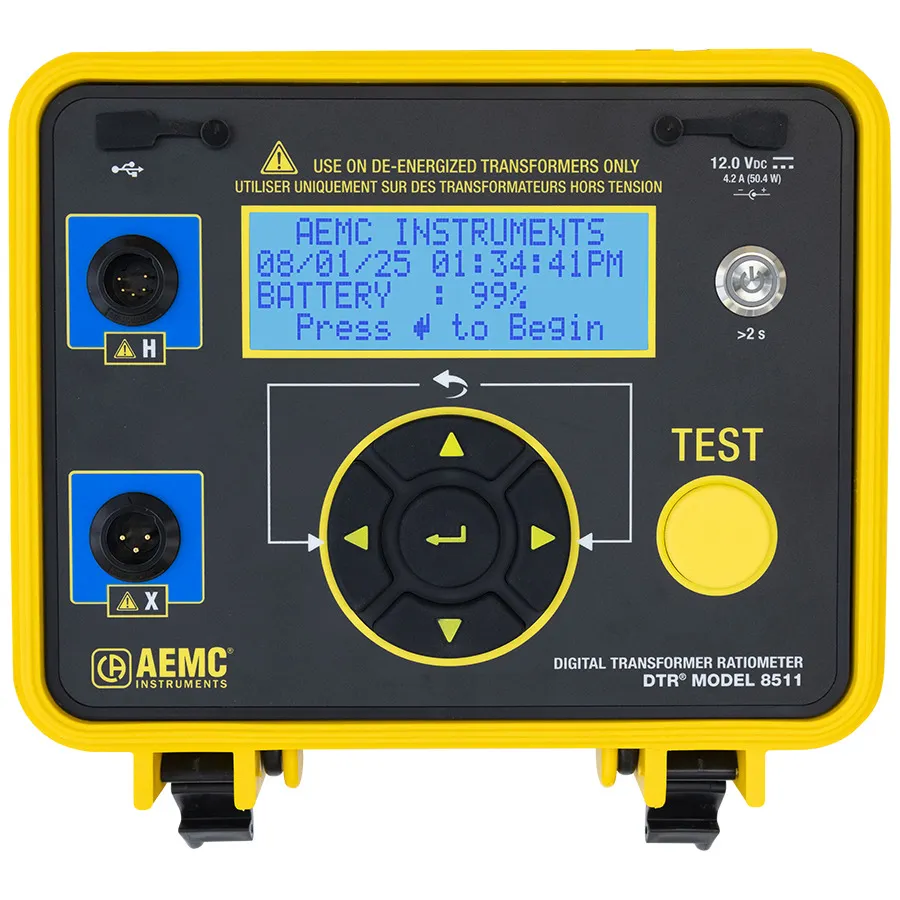

AEMC DTR 8511 Digital Transformer Ratiometer

Огляд

DTR 8511 — це наступне покоління цифрового вимірювача коефіцієнта трансформації, розроблене для швидкого, точного та надійного тестування трансформаторів у польових умовах. Розширюючи перевірену продуктивність DTR 8510, ця поліпшена модель вводить сучасні оновлення, включаючи яскравіший дисплей, поліпшену продуктивність тесту, розумніше сховище даних та зручні варіанти живлення. Це розроблено для тестування трансформаторів електроенергії, потенціалу та струму на місці з повністю автоматичною роботою.

Основні характеристики

• Автоматичне вимірювання коефіцієнта VT/PT від 0,8000:1 до 8000:1 з точністю ±0,1-0,25%
• Автоматичне вимірювання коефіцієнта CT від 0,8000 до 1000,0 з точністю ±0,5%
• Передова вимірювання низької напруги для підвищеної безпеки оператора
• Автоматичні цикли тестування виявляють реверс та обриви без ручного балансування
• Вбудоване тестування безперервності для швидкого виявлення обривів обмотки трансформатора
• Велика ємність сховища для збереження до 9801 результатів тесту з передачею даних на ПК
• Розрахунки відхилення порівнюють виміряні значення з даними паспортної таблички
• Фіксовані напруги тесту: 30 В @ 64 Гц для VT/PT, 5 В @ 64 Гц для CT
• Міцний портативний дизайн з захисним корпусом з рейтингом IP53
• Кілька варіантів живлення: перезаряджувальні батареї NiMH або зовнішнє живлення 12 Vdc з USB-C зарядкою

Застосування

• Тестування та верифікація силових трансформаторів
• Тестування потенціальних трансформаторів (VT) та напружених трансформаторів (PT)
• Тестування та усунення несправностей трансформаторів струму (CT)
• Тести безперервності та коефіцієнта трансформатора на стовпі
• Тестування CPT комутаційного обладнання
• Верифікація паспортної табличка, запуск та плановотехнічне обслуговування
• Контроль якості при виробництві та перемотуванні трансформаторів

Комплектація

• 6 внутрішніх перезаряджувальних батарей AA NiMH
• Велика переносна сумка
• Комплект з 2 x 15 ft тестових проводів (первинний та вторинний) з 4 затисками типу крокодил (червоні/чорні)
• Кабель USB Type-C to Type-C довжиною 6 ft
• Мережевий адаптер USB Type-C
• Кабель USB Type-A to Type-C довжиною 10 ft
• Мережевий адаптер з кабелем та USB диск із програмним забезпеченням DataView® та інструкцією користувача
