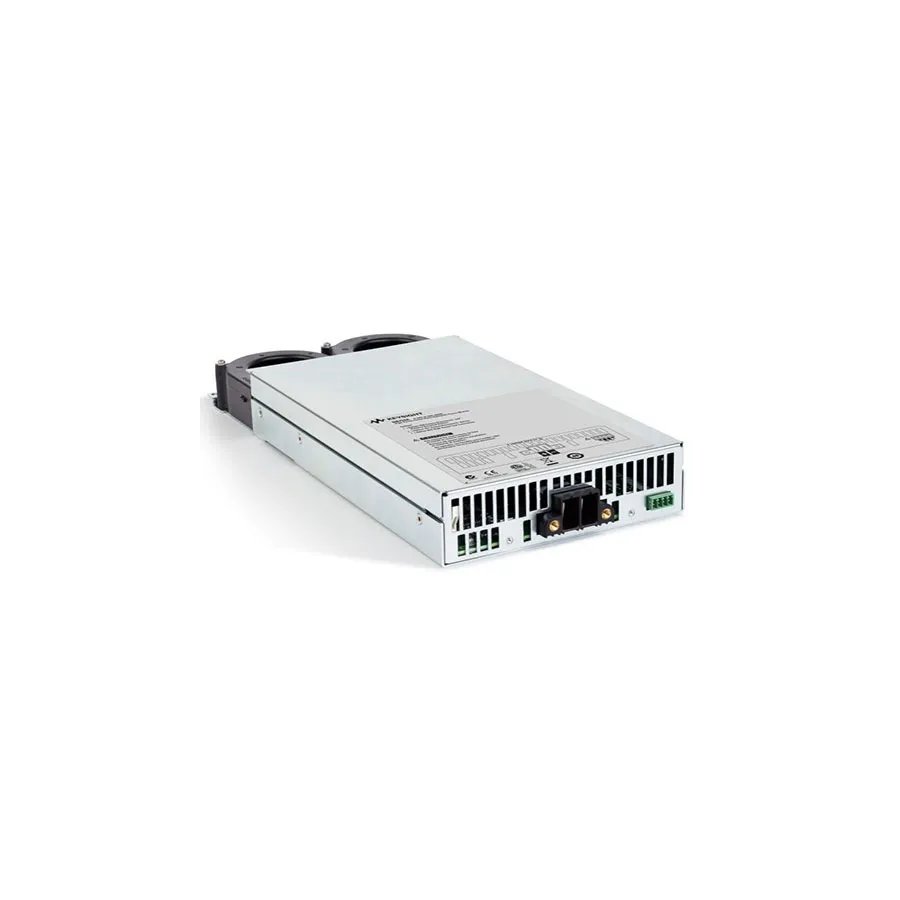

Keysight N6765A/761 DC Power Module

Огляд

Keysight N6765A/761 — 500Вт прецизійний модуль живлення постійного струму з реле відключення виходу, що забезпечує малошумну роботу та точні можливості вимірювання в діапазонах від міліампер до мікроампер. Дозволяє одночасну оцифровку напруги та струму для захоплення та аналізу в буфері, подібному до осцилоскопа. Опція /761 додає реле відключення виходу для підвищеної безпеки та гнучкості системи. Цей двійний модуль інтегрується в систему N6700 Low-Profile Modular Power System для автоматичного тестування обладнання (ATE) або N6705 DC Power Analyzer для настільного тестування. Стандартні інтерфейси включають GPIB, LAN, USB та LXI.

Основні характеристики

• Діапазон вихідної напруги 0–20 В з точністю 0.03% + 5 мВ
• Діапазон вихідного струму 0–50 А з точністю 0.1% + 15 мА
• Низькі пульсації та шум: 5 мВ піку-піку напруга, 1 мВ СКЗ напруга, 10 мА СКЗ струм
• Одночасна оцифровка напруги та струму з буфером, подібним до осцилоскопа
• Реле відключення виходу для безпечного циклування модуля та захисту навантаження
• Швидкі можливості програмування та вимірювання
• Захист від перенапруги, перевантажу струму та перегріву
• Двійний формат модуля займає 2 з 4 слотів платформи

Застосування

• Системи автоматичного тестування обладнання (ATE) з конструкціями, критичними до безпеки, що вимагають захисту відключення
• Системи прецизійного вимірювання для НДДКР
• Настільне тестування з ручним керуванням та циклюванням навантаження
• Застосування, які вимагають малошумного живлення постійного струму з безпечною послідовністю живлення
