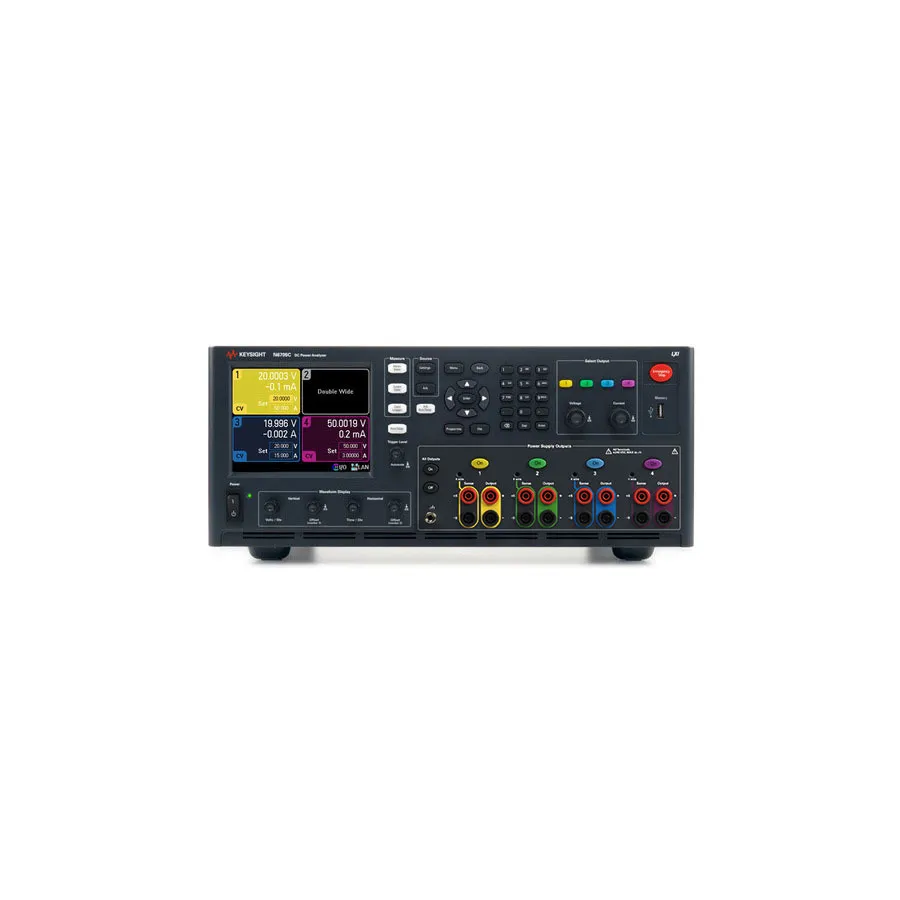

Keysight N6705C/RBP DC Power Analyzer Mainframe

Огляд

Keysight N6705C/RBP — модульний аналізатор DC живлення для інженерів R&D, що займаються тестуванням і валідацією пристроїв. Він отримує та вимірює DC напругу та струм, поєднуючи функціональність до 4 джерел живлення, цифрового мультиметра, осцилоскопа, генератора довільних сигналів та реєстра даних в одному інтегрованому приладі. Майнфрейм приймає від 1 до 4 змінних модулів живлення серії N6700 з загальною потужністю системи до 600 W.

Основні характеристики

• 4-слотовий майнфрейм підтримує до 4 модульних модулів DC живлення із загальною потужністю 600 W
• Точність вольтметра: до 0.025% + 50 µV з 18-бітним розрізненням
• Точність амперметра: до 0.025% + 8 nA з 18-бітним розрізненням
• Інтегрована функція осцилоскопа: оцифрування напруги та струму до 200 kHz, 512 kpts розрізнення
• Реєстр даних: безперервне логування вимірювань з інтервалами від 20 µs до 60 s з максимум 500 млн показань
• Генератор довільних сигналів: до 100 kHz смуги пропускання, вихідна потужність до 500 W
• 4 GB енергонезалежної пам'яті для логів даних, трас осцилоскопа та налаштувань приладу
• Гнучкий модульний дизайн: змішування та комбінування понад 20 модулів DC живлення для оптимізації тестування
• Комунікація: GPIB, USB 2.0, 10/100 Ethernet LAN (відповідає LXI Class C)
• Утоплена конфігурація клем (спеціальне замовлення)
• Відповідає стандарту RoHS

Застосування

• Тестування R&D та валідація конструкції електронних пристроїв
• Аналіз та характеризація споживання потужності пристроєм
• Тестування перехідних та імпульсних процесів через інтегрований осцилоскоп
• Довгострокове збирання даних та логування профілю потужності
• Розподіл потужності для систем автоматизованого тестування (ATE)
