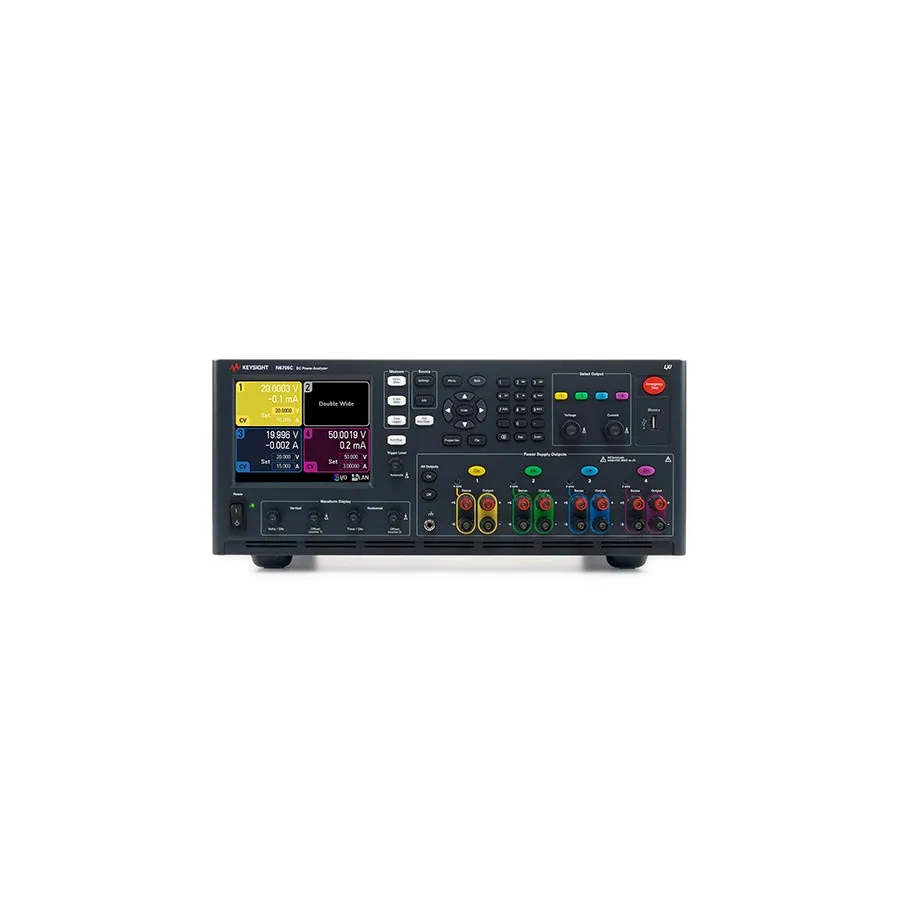

Keysight N6705C/055 DC Power Analyzer

Огляд

Keysight N6705C/055 — це спрощена версія аналізатора живлення постійного струму N6705C з видаленою функцією логування даних. Цей 4-слотовий модульний прилад зберігає основні можливості вимірювання та живлення, включаючи інтегровані вольтметр, амперметр, осцилограф та генератор довільної форми сигналу. Він ідеальний для тестування R&D та перевірки проектування, коли логування даних не потрібно, пропонуючи відмінне значення для економічних додатків.

Основні характеристики

• 4-слотовий основний модуль, що підтримує до 600W загальної вихідної потужності
• Дизайн, сумісний з RoHS, та сумісність модулів серії N6700
• Вольтметр та амперметр з точністю 0,025% та 18-розрядною розрізненням
• Функція осцилографа оцифровує напругу та струм з частотою до 200 кГц з розширенням 512 kpts
• Генератор довільної форми сигналу з пропускною спроможністю 100 кГц та максимальною потужністю 500W
• Функція логування даних видалена (дивіться N6705C для опції логування)
• Підключення GPIB, USB 2.0 та Ethernet LAN
• Сумісність LXI Class C для інтеграції автоматизованої системи тестування
• Понад 30 модулів серії N6700 доступні для гнучкої конфігурації

Застосування

• Тестування R&D без вимог безперервного логування даних
• Перевірка та характеризація дизайну джерела живлення
• Вимірювання перехідної та імпульсної характеристики
• Інтерактивне тестування з спостереженням в реальному часі осцилографа
• Інтеграція модульної системи ATE з оптимізацією витрат
