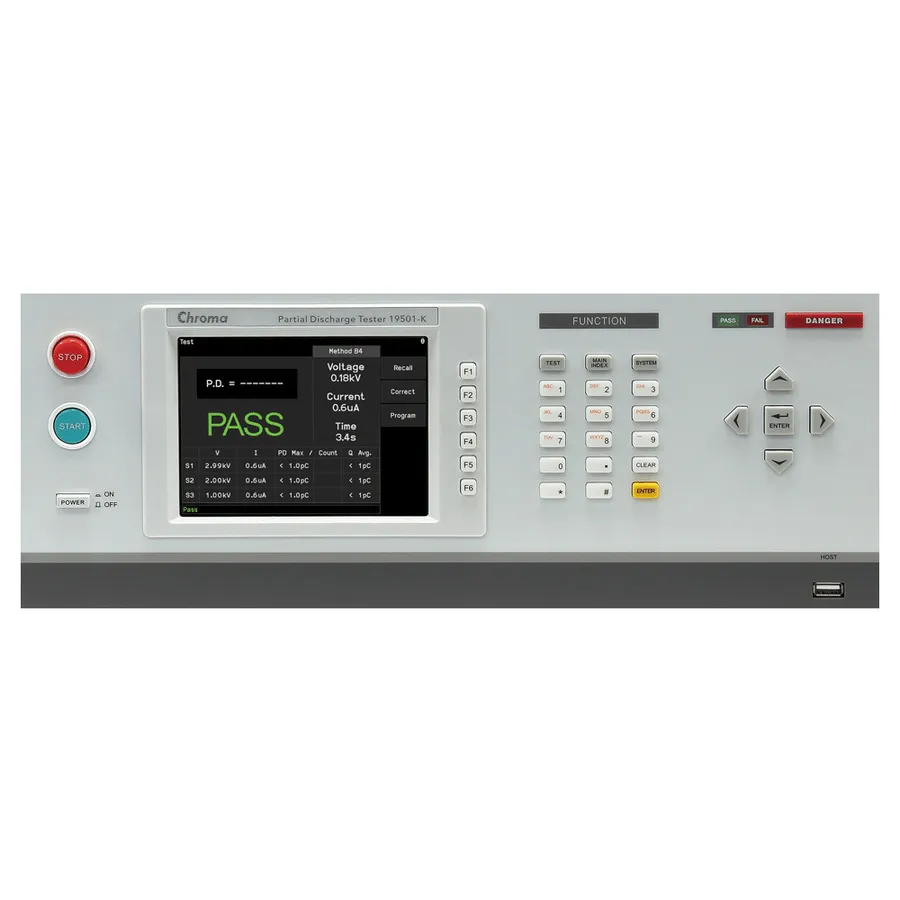

Chroma 19501-K Partial Discharge Tester

Огляд

Chroma 19501-K – це прецизійний тестер часткових розрядів, призначений для тестування високовольтних напівпровідникових компонентів та матеріалів ізоляції. Він поєднує тестування AC hipot із можливостями виявлення часткових розрядів (PD), застосовуючи контрольовану напругу для виявлення локального діелектричного пробою та перевірки довгострокової надійності в умовах експлуатації. Прилад використовує окремі блоки вимірювання та дисплея для мінімізації перешкод навколишнього середовища, що є критичним для виявлення сигналів мікро-розрядів.

Основні характеристики

• Вбудовані функції AC hipot тестування та виявлення часткових розрядів
• Програмована напруга AC hipot: 0,1–10 кВаc
• Високоточне вимірювання струму: 0,01 μA до 300 μA з високою роздільною здатністю
• Діапазон виявлення часткових розрядів: 1–2000 pC з роздільною здатністю 0,1 pC в діапазоні 200 pC
• Функція перевірки високовольтного контакту (HVCC) для безпеки
• Можливість трьохетапного тестування напруги
• Окремі блоки вимірювання та дисплея для мінімізації шумів навколишнього середовища
• Вбудований дизайн ізоляції сигналу та мідний кільцевий екран у точці вимірювання
• Відповідність стандартам тестування IEC 60747-5-5 для оптопарів
• Підтримка калібровочних стандартів високої напруги IEC 60270-1
• Графічний інтерфейс користувача з регульованими налаштуваннями та функціями курсору/тригера
• Багатомовний інтерфейс для глобальної роботи
• USB зберігання для захоплення екрану та документації тестування
• Стандартні інтерфейси дистанційного керування: LAN, USB, RS232

Застосування

• Тестування кваліфікації високовольтних напівпровідникових компонентів
• Перевірка цілісності ізоляції оптопарів
• Оцінка довгострокової надійності електричних компонентів
• Контроль якості виробничої лінії та пакетне тестування
• Дослідження та розвиток матеріалів високої напруги
• Аналіз та діагностика відмов компонентів
