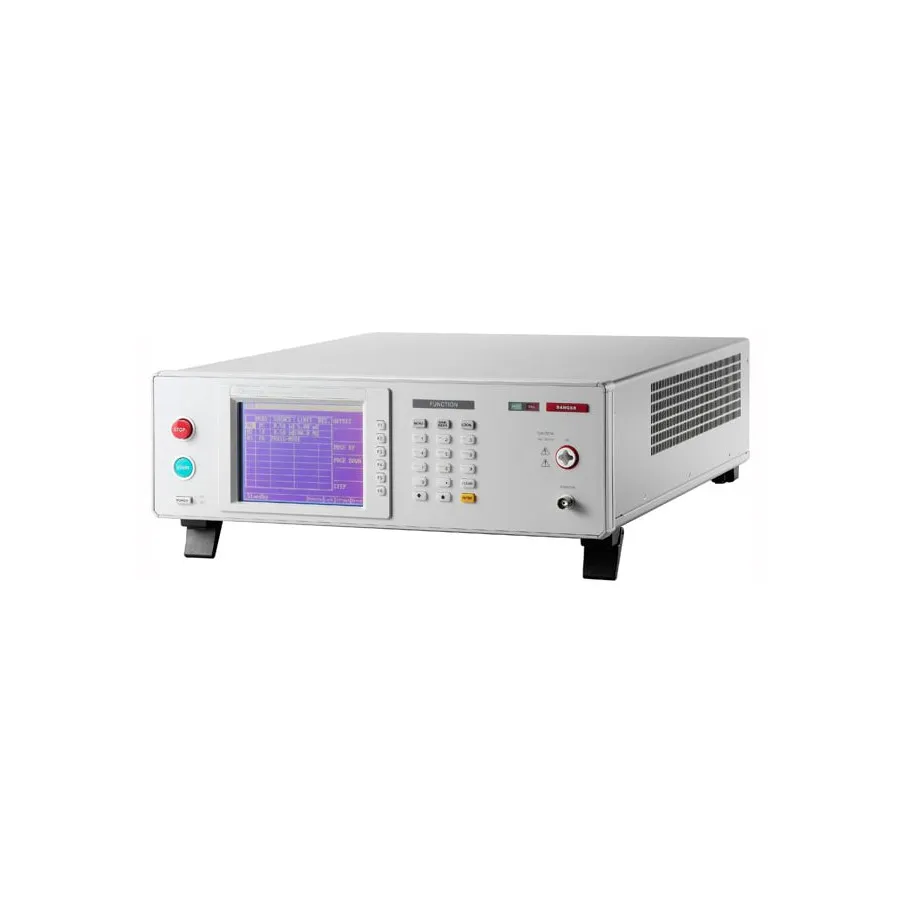

Chroma 19056 Hipot Analyzer

Огляд

Аналізатор гіпоту Chroma 19056 призначений для тестування витримки до надвисокої напруги та аналізу. Він забезпечує вихід 10кВ AC та до 20кВ DC з передовими можливостями перевірки контакту та детектування спалахів. 19056 ідеальний для тестування компонентів із високими вимогами ізоляції, включаючи оптичні зв'язки, високовольтні реле, вимикачи та фотовольтаїчні модулі.

Основні характеристики

• Тестування витримки до напруги 10 кВ AC та 20 кВ DC
• Опір ізоляції: 0.1 Megohm до 50 Gigaohm
• Вимірювання та аналіз BDV (BreakDown Voltage)
• High Voltage Contact Check (HVCC)
• High Frequency Contact Check (HFCC)
• Перевірка відкритого/короткого замикання (OSC)
• Ground Fault Interrupt (GFI) для захисту оператора
• Швидка функція зарядження/розрядження для ємних компонентів
• Детектування спалахів (ARC) з індикацією FSV та BDV
• Програмовані вихід та тестові межи
• Інтерфейс RS-232 (опціональні GPIB та Handler)
• Підключення осцилоскопа для аналізу форми хвилі

Застосування

• Оптичні зв'язки та високовольтні реле
• Високовольтні вимикачи та фотовольтаїчні (PV) модулі
• Компоненти, що вимагають надвисокого тестування ізоляції
• Тестування виробничої лінії та R&D аналіз відмов

Комплектація

• Силовий кабель
• Адаптер живлення 3PIN на 2PIN
• Кабель HV терміналу
• Кабелі низького контакту (2)
• Запобіжник 6.3A
• Посібник швидкого старту
• Стійка для монтажу 19"
• CD з посібником користувача
