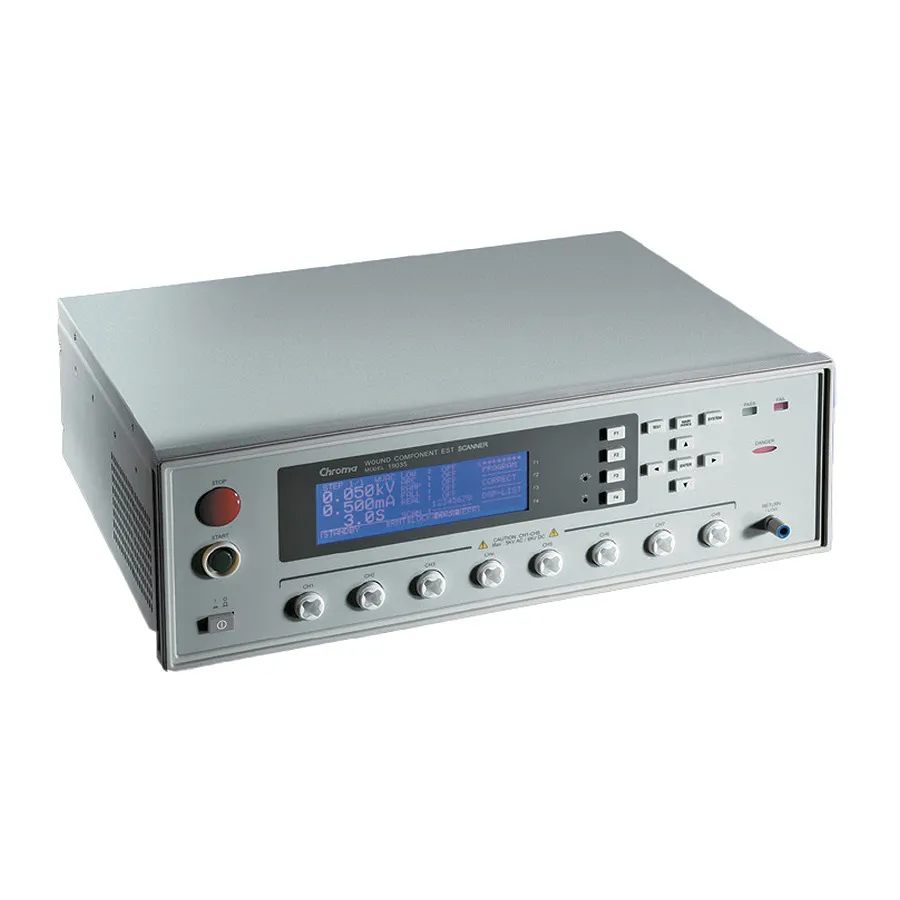

Chroma 19035 сканер EST для намотаних компонентів

Огляд

Chroma 19035 Wound Component EST Scanner — це спеціалізований тестер безпеки виробництва, розроблений для унікальних вимог намотаних компонентів, включаючи трифазні двигуни, двомотувальні трансформатори, нагрівальні елементи та подібні пристрої. 8-канальна можливість сканування дозволяє одночасне тестування на кількох точках, усуваючи необхідність ручного перемикання точок тестування та значно скорочуючи загальний час тестування у виробництві великого обсягу.

Основні характеристики

• 8-канальне сканування AC/DC гіпоту та IR/DCR з програмуванням каналу H/L/X
• Напруга тесту гіпоту: 5 кВ AC та 6 кВ DC з вихідним струмом до 30 мА
• Вимірювання опору ізоляції: 1 мегаом до 50 гігаом при тестовій напрузі 5 кВ
• Тестування DCR: 10 мегаом до 100 кілаом для перевірки обмотки
• Підтримка 16-канального сканування (лише 19035)
• Open/Short Check для перевірки з'єднання перед тестуванням гіпоту
• Виявлення дуги та захист GFI від людини
• SUB-STEP функція для складних послідовностей тестів
• Функція блокування клавіш та захист панелі паролем
• Інтерфейс RS-232 (стандартний), опціонально GPIB та Handler
• Пряма сумісність з вимірювачами DWX Series Impulse Winding
• Сертифікація CE Mark

Застосування

• Тестування безпеки та ізоляції трифазних двигунів
• Перевірка обмотки трансформаторів (конструкції з подвійною та багатьма обмотками)
• Кваліфікація безпеки електричних нагрівальних елементів
• Тестування котушок та намотаних компонентів для точного обладнання
• Перевірка обмотки мікродвигунів камер та точних двигунів
• Перевірки неперервності та ізоляції обмотки перемикачів та дроту
