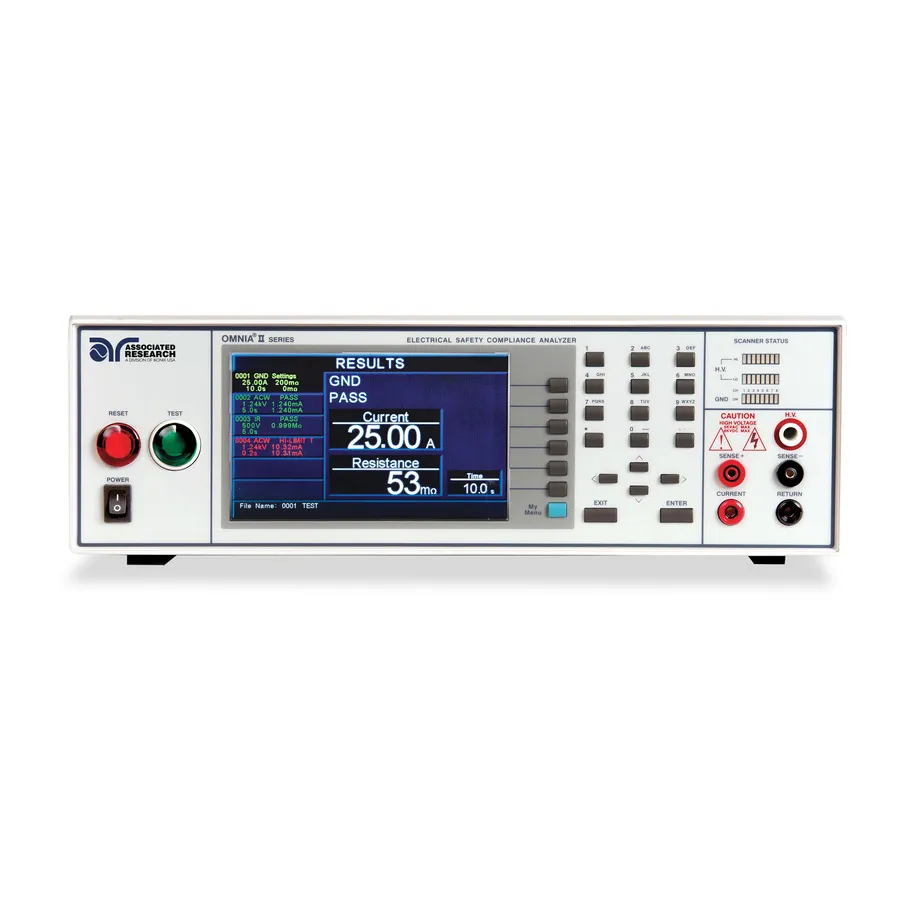

Associated Research 8257 Hipot Tester

Огляд

Associated Research 8257 — це комплексний аналізатор електробезпеки серії OMNIA II, розроблений для повної валідації електробезпеки у виробництві. 8257 інтегрує повний спектр функцій тестування безпеки з вбудованим джерелом живлення 500 ВА змінного струму, що усуває необхідність у зовнішньому обладнанні для кондиціонування потужності та зменшує складність налаштування.

8257 забезпечує гіпотестування змінним струмом до 5 кВ на 100 мА, гіпотестування постійним струмом до 6 кВ, вимірювання струму витікання, тестування опору ізоляції, перевірку контакту землі 40 А та функціональний тест. Інтегроване джерело живлення змінного струму може подавати 0–277V при струмі до 4,2A з регульованою частотою 45–500 Гц, забезпечуючи комплексну валідацію пристрою в одному приладі.

Основні характеристики

• Повне тестування електробезпеки: AC/DC гіпот, контакт землі, опір ізоляції, неперервність, струм витікання та функціональний тест
• Вбудоване джерело живлення 500 ВА: вихід 0–277V, 0–4,2A, частота 45–500 Гц
• Тестування струму витікання з виявленням RMS та піку в умовах несправностей
• Функціональний тест з моніторингом напруги, струму, ватметра та коефіцієнта потужності
• Захист оператора SmartGFI з автоматичним відключенням при надмірному витіканні
• Чотирьохпровідне вимірювання Kelvin для точного тестування опору
• Можливість одночасного гіпотестування та тестування контакту землі DualCHEK
• Внутрішній буфер даних для до мільйона вимірювань з інтерфейсами RS-422, USB та Ethernet

Застосування

• Повна валідація електробезпеки у виробництві пристроїв
• Виробничне тестування з інтегрованим джерелом AC для функціональної та безпекової перевірки
• Тестування відповідності струму витікання IEC/UL та документування
• Автоматизоване масштабне тестування з опціональним внутрішнім або зовнішнім мультиплексером
• Обладнання, що потребує як гіпотестування, так і функціональної роботи під навантаженням

Комплектація

• NIST Traceable Calibration Certificate
• Високовольтні кабелі (3)
• Кабелі вихідного та поворотного струму
• Провід випробування високого струму
• Запобіжник та USB кабель AB-Type 1,8 м
• Кабель живлення та адаптерна коробка
• Дужки кріплення до стійки, ручки та крепеж для 3U
