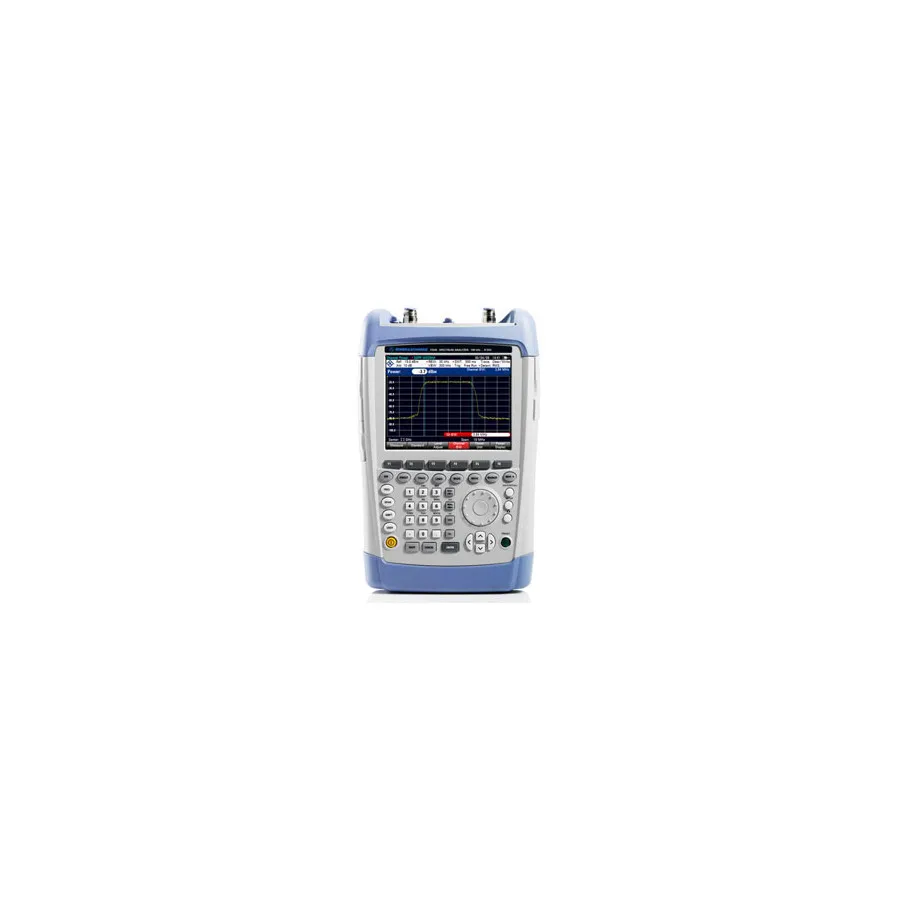

Rohde & Schwarz FSH4.14 Handheld Spectrum Analyzer

Огляд

Rohde & Schwarz FSH4.14 — портативний спектральний аналізатор, розроблений для комплексних польових робіт із забезпеченням, обслуговування та RF-тестування. Завдяки міцному дизайну, легкій конструкції та інтуїтивному керуванню, він забезпечує RF-технічників повними можливостями вимірювання та генерування сигналів для роботи поза приміщенням.

З частотним охопленням від 9 kHz до 3.6 GHz, опційним посилювачем (чутливість ≤161 dBm) та вбудованим генератором відстеження, FSH4.14 служить як спектральний аналізатор, вимірювач потужності, тестер кабелів та антен, а також векторний аналізатор мереж в одному портативному пристрої.

Основні характеристики

• Частотний діапазон від 9 kHz до 3.6 GHz (розширюється до 8, 13.6 або 20 GHz)
• Висока чутливість: ≤141 dBm (1 Hz), з посилювачем ≤161 dBm (1 Hz)
• RBW (Resolution Bandwidth) від 100 Hz до 3 MHz
• Смуга демодуляції 20 MHz для аналізу сигналів LTE
• Вбудований генератор відстеження для вимірювань амплітудно-частотної характеристики
• Вимірювання TDMA, потужності каналу, напруженості поля та OBW (Occupied Bandwidth)
• Внутрішній VSWR-міст із bias tee для тестування антен
• Двопортовий аналізатор мереж
• Вимірювання спрямованої потужності до 4 GHz
• Кольоровий LCD-дисплей діагоналлю 6,5 дюйма
• Легко замінювана Li-Ion батарея з часом роботи до 4,5 годин
• Слот карти пам'яті SD для збереження вимірювань та налаштувань
• USB та LAN інтерфейси для підключення

Застосування

• Обслуговування та технічне обслуговування передавальних станцій
• Тестування та перевірка кабелів та антен
• Вимірювання EMF (напруженості електромагнітного поля)
• Тестування на відповідність EMI та аналіз перешкод
• Моніторинг сигналу та пошук перешкод
• Точні вимірювання потужності в польових умовах
• Вимірювання амплітудно-частотної характеристики та втрат в кабелях за допомогою генератора відстеження
