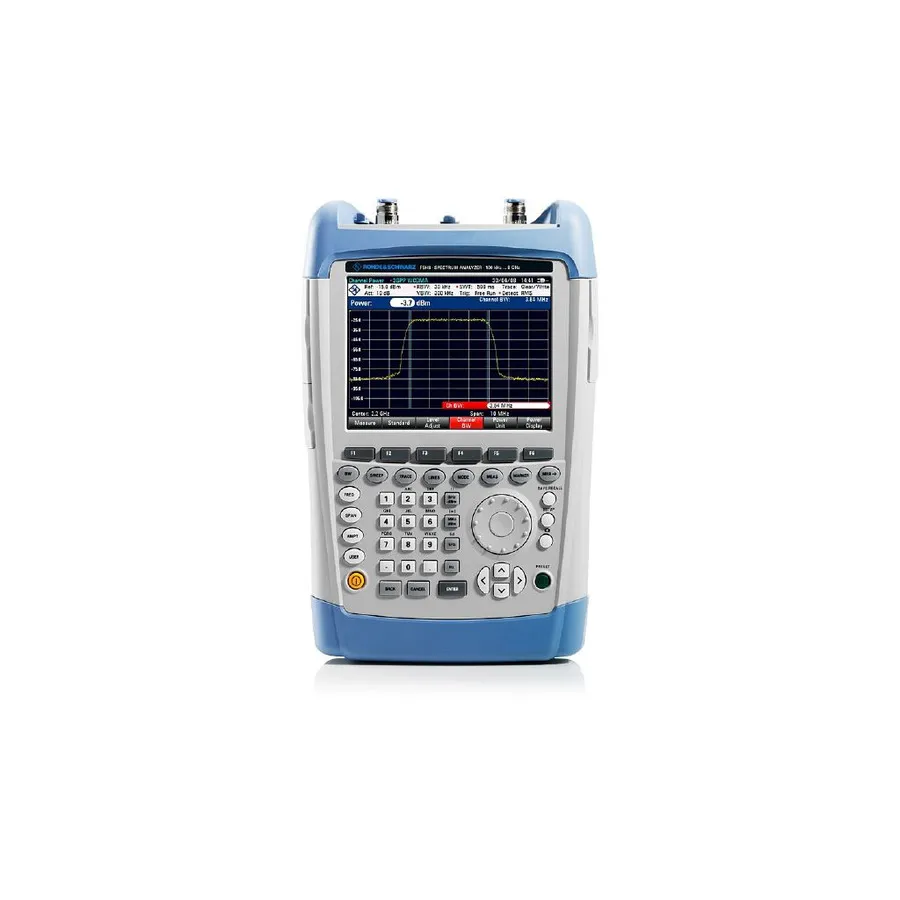

Rohde & Schwarz FSH20.30 Spectrum Analyzer

Огляд

Rohde & Schwarz FSH20.30 — це багатофункціональний портативний аналізатор, що поєднує в одному міцному приладі функції аналізатора спектру, аналізатора мережі, аналізатора кабелів та антен, і вимірювача потужності. Його вологостійкий корпус, кольоровий дисплей та тривалий час роботи від акумулятора роблять його ідеальним для польових вимірювань та перевірки мережі.

Основні характеристики

• Діапазон частот: від 9 кГц до 20 ГГц
• Відмінна чутливість: <−161 dBm (1 Hz) з попередниковим підсилювачем
• Вбудований генератор стеження для аналізу мережі та тестування кабелів
• VSWR-міст та bias tee для розширених вимірювань
• Аналізатор спектру, аналізатор мережі та аналізатор кабелів/антен в одному приладі
• Яскравий кольоровий дисплей з режимом чорно-білої візуалізації для екстремальних умов
• Міцний, вологостійкий корпус для польового використання
• Li-ion акумулятор для безперервної роботи до 4,5 годин
• USB та LAN підключення для документування та дистанційного керування
• Безпосередній доступ до кнопок найчастіше використовуваних функцій

Можливості вимірювання

Вимірювання потужності

• Вимірювання TDMA-потужності для часових слотів TDMA
• Вимірювання потужності каналу для стандартів LTE, WCDMA, GSM, TD-SCDMA, cdmaOne, CDMA2000 та 1xEV-DO з попередньо встановленими параметрами
• Відображення прилеглої потужності каналу (абсолютне або відносне)
• Режим вимірювача потужності каналу до +30 dBm

Тестування кабелів та антен

• Вимірювання втратів кабелю однопортового
• Вимірювання відстані до відмови з виявленням справжніх несправностей кабелю
• Гейтована розгортка для вимірювання імпульсних сигналів (GSM, WLAN, WiMAX)

Польові вимірювання

• Вимірювання електромагнітного поля (ЕМП) з використанням спрямованих та ізотропних антен
• Вимірювання паразитних випромінювань за допомогою функції маски спектрального випромінювання (SEM)

Застосування

• Установлення та обслуговування систем передавачів
• Перевірка кабелів та антен
• Оцінка якості сигналу в трансляції та радіозв'язку
• Вимірювання напруженості електричного поля
• Лабораторне та польове тестування
