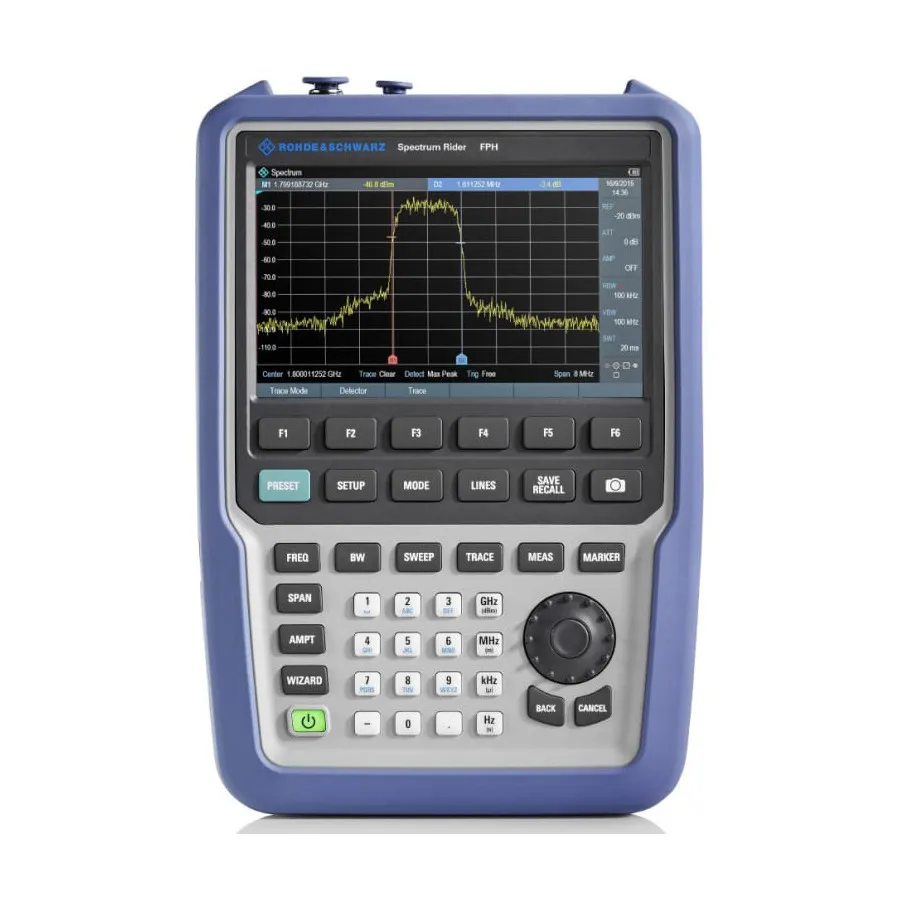

Rohde & Schwarz FPH.23 Spectrum Rider with Tracking Generator

Огляд

Rohde & Schwarz Spectrum Rider FPH.23 — високопродуктивний портативний спектральний аналізатор з вбудованим генератором слідкування в діапазоні 5 кГц–13.6 ГГц. Поєднання виключних характеристик фазового шуму та DANL з можливістю генератора слідкування робить його ідеальним для вимірювання скалярної частотної відповіді та RF-діагностики у лабораторіях та у віддалених місцях.

Основні характеристики

• Діапазон частот: 5 кГц–13.6 ГГц
• Вбудований генератор слідкування (30 kHz–44 GHz)
• Смуги дозволу: 1 Hz–3 MHz в кроках 1/3 октави
• Фазовий шум: −105 dBc/Hz при зміщенні 100 kHz (f = 500 MHz)
• Висока чутливість з DANL на 3 ГГц (з підсилювачем): −163 dBm або краще
• Вимірювання скалярної частотної відповіді, включене генератором слідкування
• Сенсорний дисплей з жестовим управлінням та підсвічена клавіатура
• Помічник вимірювання з підтримкою кампаній вимірювання
• Вимірює загальне гармонійне спотворення, займану смугу, вихідну потужність та потужність каналу
• Великий матовий дисплей, читаний при яскравому сонячному освітленні
• Міцний дизайн для роботи в жорстких та важкодоступних місцях
• Необов'язкові щупи ближнього поля (HZ-15) для налагодження EMI
• Необов'язковий підсилювач для подальшого підвищення чутливості
• Необов'язкові вимірювання потужності з датчиками потужності
• Необов'язковий вбудований вимірювач потужності каналу
• Необов'язковий аналіз AM/FM

Застосування

• Вимірювання скалярної частотної відповіді для тестування фільтрів та підсилювачів
• Спектральний аналіз у мобільному зв'язку
• Тестування радарів та супутникового зв'язку
• Аналіз та моніторинг сигналів трансляції
• Налагодження EMI на платах та компонентах
• RF-вимірювання у полі у віддалених місцях
• Тестування та аналіз у аерокосмічній та оборонній промисловості
• Верифікація відповідності нормативним вимогам спектру
• Навчальне тренування в RF-інженерії та аналізі сигналів
