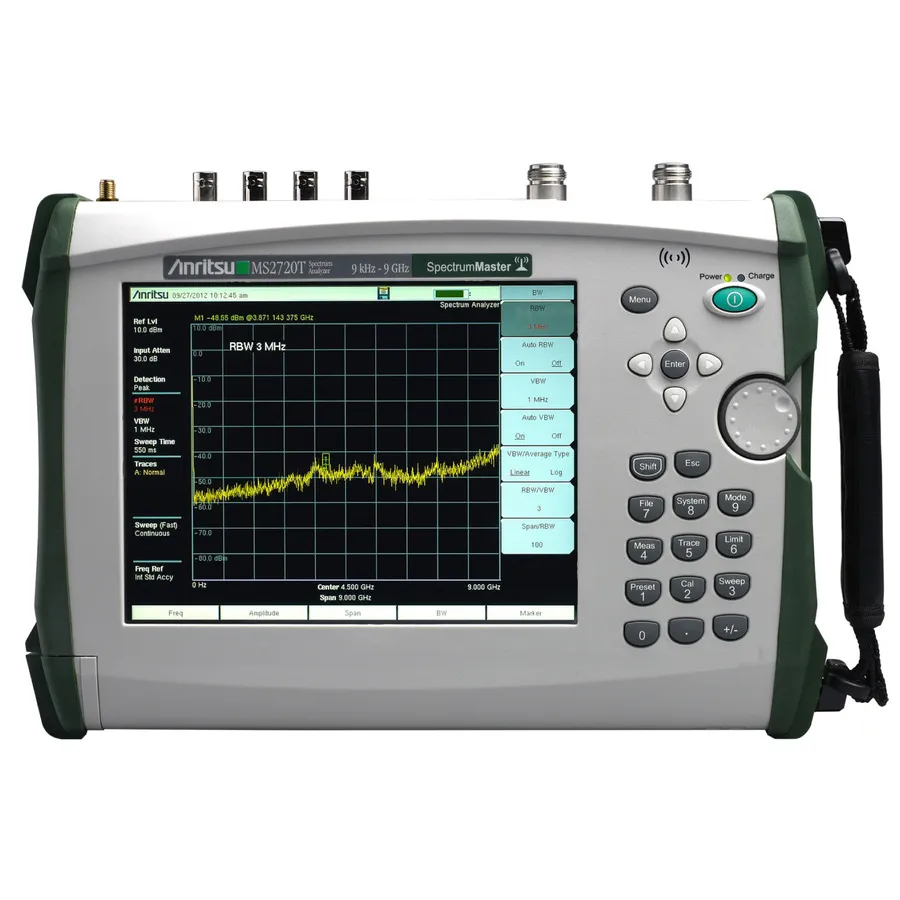

Anritsu MS2720T/0709 Spectrum Analyzer

Огляд

Anritsu MS2720T/0709 — професійний портативний аналізатор спектра, який охоплює 9 кГц–9 ГГц, що представляє останнє покоління серії Spectrum Master від Anritsu. Він пропонує покращені характеристики, включаючи швидкість розгортання в 100 разів більшу, ніж попередні покоління, широкосмугові попередні підсилювачі по всьому діапазону частот та надзвичайно інтуїтивний сенсорний інтерфейс, який працює навіть у важких рукавичках.

Розроблений для польових інженерів та техніків, MS2720T/0709 поєднує понад 30 аналізаторів в одному приладі, з вбудованою технологією Burst Detect™ для захоплення короткочасних сигналів та опціональним приймачем GPS для географічної мітки даних та покращеної точності частоти.

Основні характеристики

• Діапазон частот: 9 кГц–9 ГГц
• Динамічний діапазон понад 106 дБ у смугу 1 Гц RBW @ 2.4 ГГц
• Висока чутливість: -160 dBm DANL у смугу 1 Гц RBW @ 1 ГГц з попередньо
• Фазовий шум: -112 dBc/Hz @ зміщення 10 кГц на 1 ГГц
• Широкосмугові попередні підсилювачі збільшують чутливість приблизно на 17 дБ
• Burst Detect™ захоплює сигнали тривалістю 200 мкс
• Три режими розгортання з покращеною швидкістю в 100 разів більшою
• Роздільна здатність та смуги видео від 1 Гц до 10 МГц
• Передовий триггеринг з опціями гістерезису, утримання та затримки
• Вихід IF з нульовою смугою на центральній частоті 140 МГц, смуга 30 МГц
• Можливості вимірювання: Occupied Bandwidth, Channel Power, ACPR, C/I, Emission Mask, Spurious Emissions, Field Strength
• Аналізатори сигналів для LTE, CDMA, W-CDMA, WiMAX, GSM, TD-SCDMA з шириною демодуляції до 20 МГц
• Аналізатор перешкод з екранним картуванням
• Сенсорний інтерфейс з множеством опцій дисплея, включаючи нічне бачення
• Опціональний приймач GPS для точності частоти краще за 25 ppb та 72-годинного запасу ходу
• Опціональні генератори відстеження до 20 ГГц з нормалізованим виходом

Застосування

• Установка, введення в експлуатацію та усунення несправностей клітинних мереж
• Виявлення, аналіз та подолання RF перешкод
• Верифікація якості сигналу та тестування спектральної відповідності
• Пошук напрямків джерел перешкод, включаючи імпульсні сигнали
• Моніторинг трансляційного сигналу та верифікація покриття
• Сертифікація бездротових пристроїв та валідація продуктивності
• Тестування компонентів та характеризація з генератором відстеження
• Спектральний моніторинг та контроль нормативної відповідності

Комплектація

• Посібник користувача Spectrum Master та технічна документація
• CD диск Master Software Tools (MST)
• М'яка переносна сумка
• Батарея високої ємності на основі літій-іонів
• Блок живлення AC/DC
• Адаптер на 12В DC для автомобіля
• Кабель Ethernet (7 футів / 213 см)
• Кабель USB Type A на Mini-B (10 футів / 305 см)
• Сертифікат калібрування та відповідності
