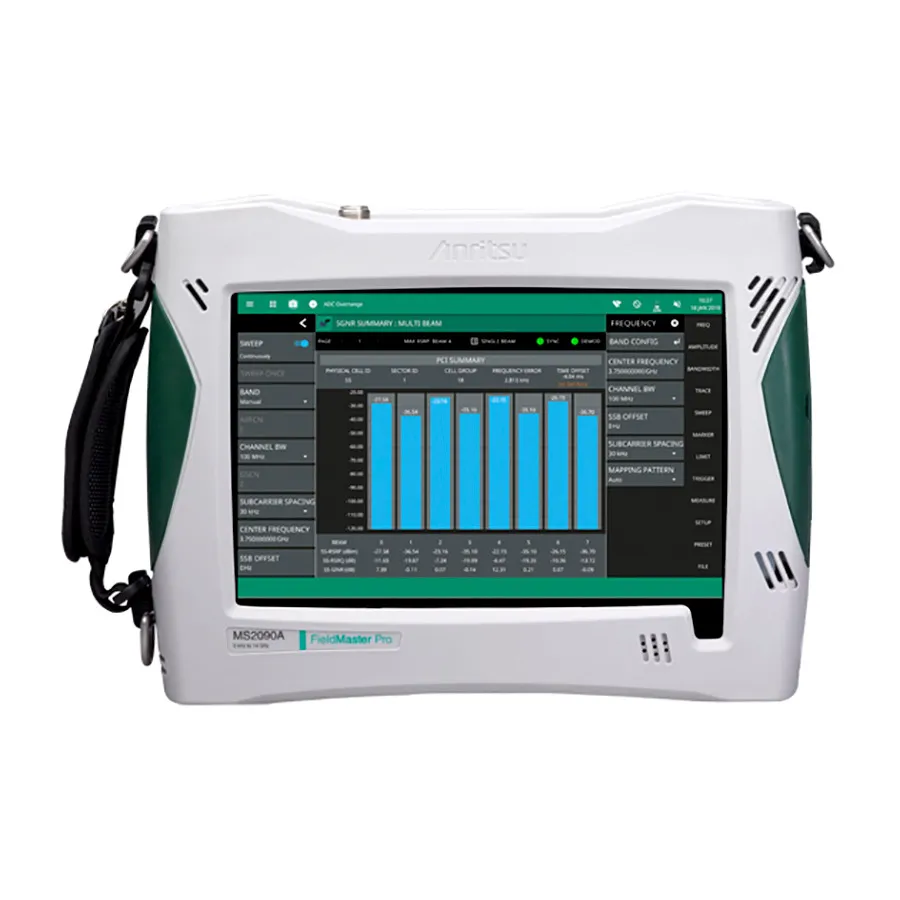

Anritsu MS2090A/0732 Handheld Spectrum Analyzer

Огляд

Anritsu MS2090A/0732 — портативний аналізатор спектру реального часу, призначений для польового тестування сучасних бездротових технологій. З безперервним частотним діапазоном від 9 кГц до 32 ГГц, цей міцний прилад поєднує сенсорний інтерфейс, високу RF-продуктивність (DANL -164 дБм з передпідсилювачем) та вбудовану демодуляцію для 5G, LTE та інших цифрових стандартів. Прилад має можливість захоплення IQ-даних для автономного аналізу та комплексний набір вимірювань як для розгорнутого, так і для аналізу спектру реального часу.

Основні характеристики

• Частотний діапазон: 9 кГц - 32 ГГц
• DANL: -164 дБм (з передпідсилювачем)
• Third Order Intercept (TOI): +20 дБм (типово)
• Ширина смуги аналізу: 100 МГц
• Точність амплітуди: ±0,5 дБ (типово) при <14 ГГц
• Фазовий шум: -110 дБс/Гц при зміщенні 100 кГц (1 ГГц)
• Ширина смуги роздільної здатності: 1 Гц - 10 МГц
• Ширина смуги аналізу спектру реального часу: 22, 55 або 110 МГц (опція)
• Демодуляція: 5GNR, LTE FDD, RF, якість модуляції та аналіз SSB-сигналів
• Вбудований дисплей спектрограми для моніторингу перешкод
• Можливість захоплення та передачі IQ-даних
• Нульовий діапазон з мінімальним діапазоном 60 нс
• Міцна конструкція з сенсорним інтерфейсом

Застосування

• Тестування сигналів 5G та LTE
• Аналіз мережі бездротового зворотного каналу
• Застосування в аерокосмічній та оборонній промисловості
• Тестування супутникових систем
• Вимірювання радара та EMC
• Очищення спектру та вирівнювання радіо
• Аналіз гармонік та спотворень
• Моніторинг перешкод стільникових мереж

Комплектація

• Кабель Ethernet (7 футів / 213 см)
• Стилус та плечовий ремінь
• Li-Ion батарея
• Блок живлення AC/DC
• USB 3.0 кабель (Type-A на Type-C, 1 м)
• Адаптери SMB на BNC (кількість 3)
• Кабель BNC на SMB (1 м)
• Сертифікат калібрування та відповідності
