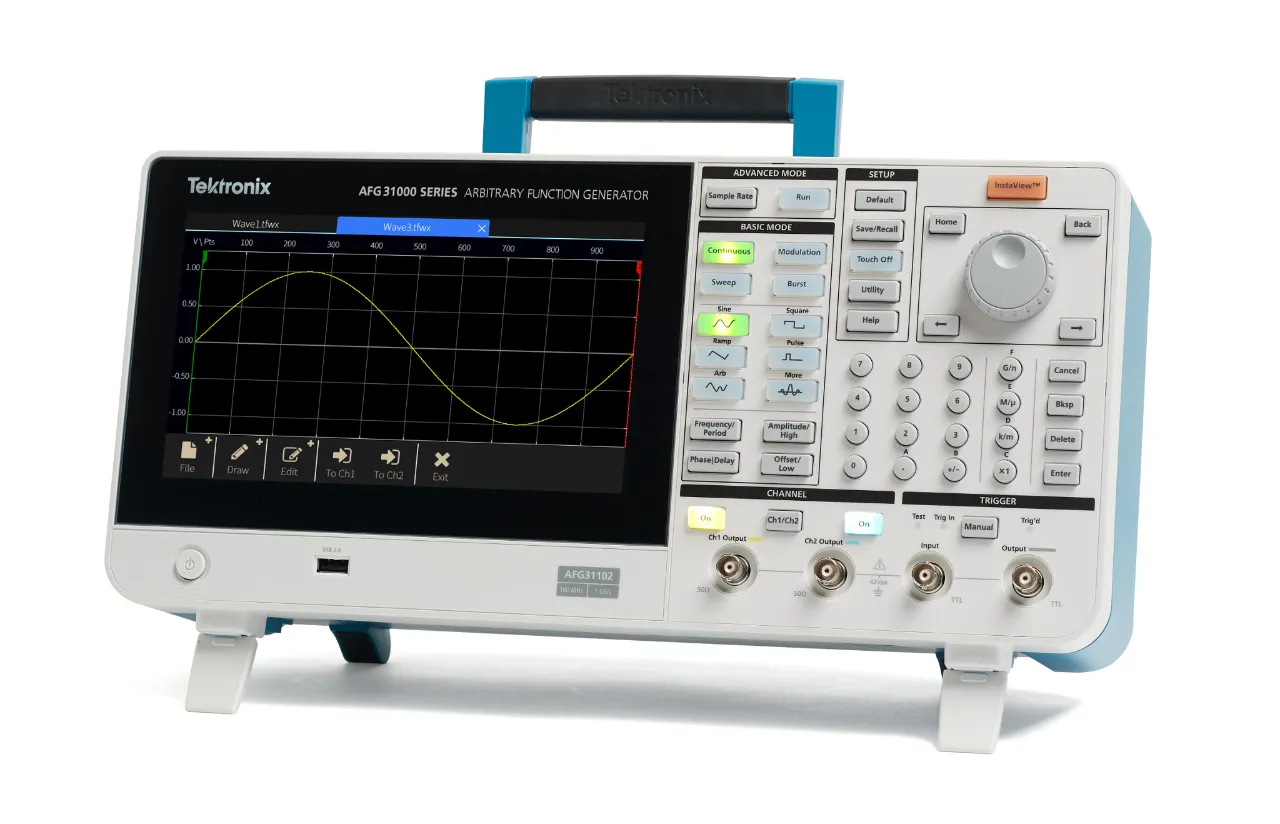

Tektronix AFG31252 Arbitrary Function Generator
Tektronix AFG31252 генератор сигналів
Tektronix AFG31252 is a 250 MHz, 2-channel arbitrary function generator with 2 GS/s sample rate, 16 MSa/ch memory, and 9-inch touchscreen.
Деталі продукту
| Модель | AFG31252 |
| Виробник | Tektronix |
| Категорія | Function & Arbitrary Waveform Generators |
| Наявність | На замовлення |
Опис
Огляд
Tektronix AFG31252 є високопродуктивним двоканальним генератором сигналів з частотою 250 МГц та розширеними можливостями генерування сигналів. Він оснащений 9-дюймовим ємнісним сенсорним екраном з інтерфейсом, подібним до смартфона, технологією моніторингу сигналів в реальному часі (InstaView) та вбудованими інструментами для створення сигналів (ArbBuilder), які спрощують складні завдання генерування сигналів для дослідників та інженерів. Прилад підтримує як базове генерування функцій, так і розширене послідовне генерування сигналів для складних тестових сценаріїв.
Основні характеристики
- Смуга пропускання 250 МГц, 2-канальний вихід
- Максимальна частота дискретизації: 2 GS/s із 14-бітною роздільною здатністю
- Глибина пам'яті: 16 MSa/ch для розширеного захоплення сигналу
- Діапазон виходу: 1 мВ до 5 В пік-пік при навантаженні 50 Ом
- 9-дюймовий ємнісний сенсорний екран з інтерфейсом, подібним до смартфона
- Технологія InstaView моніторить сигнали в пристрої під час тестування в реальному часі
- Програмоване послідовне генерування сигналів з до 256 кроків
- Вбудований інструмент ArbBuilder для створення та редагування сигналів без ПК
- Спрощена синхронізація кількох приладів для багатоканальних застосувань
- Захист виходу від перенапруги та перевантажу по струму
- Сумісність із програмним забезпеченням TekBench для встановлення, керування та аналізу
- 3-річна гарантія
Застосування
- Характеризація аналогових схем та тестування відгуку фільтра/підсилювача
- Імітація реальних сигналів, захоплених осцилографами
- Перевірка функціональності та характеризація продуктивності
- Синхронізація годинника та системи
- Генерування імпульсів для керування пристроями потужності
- Передова наука та навчання
- Проектування та тестування вбудованих схем
- Загальне використання для генерування сигналів
Комплектація
- Інструкції щодо відповідності, установки та безпеки
- Екранований кабель BNC 3 фути (012-1732-xx)
- USB кабель A на B 3 фути (174-4401-xx)
- Кабель живлення
- Сертифікат калібрування, що відстежується NIST
Характеристики
| Channel/Port Count | 2 |
| High Frequency (range) | 100MHz <= 1GHz |
| Frequency | 250 MHz |
| Sampling Rate | 2 GS/s |
| Number of Channels | 2 Channel |
| Vertical Resolution | 14 bit |
| Memory | 16 Mpts |
| Series | AFG31000 Series |
| Dimensions | 7.55 x 16.25 x 5.64" |
| Display Type | 9 GUI/Large Touch |
| Measurement Range | -5 V |
| Noise Level | -3 dB |
| Voltage DC Range | -2.5 V |
| Warranty | 3 Years |
Запит ціни
