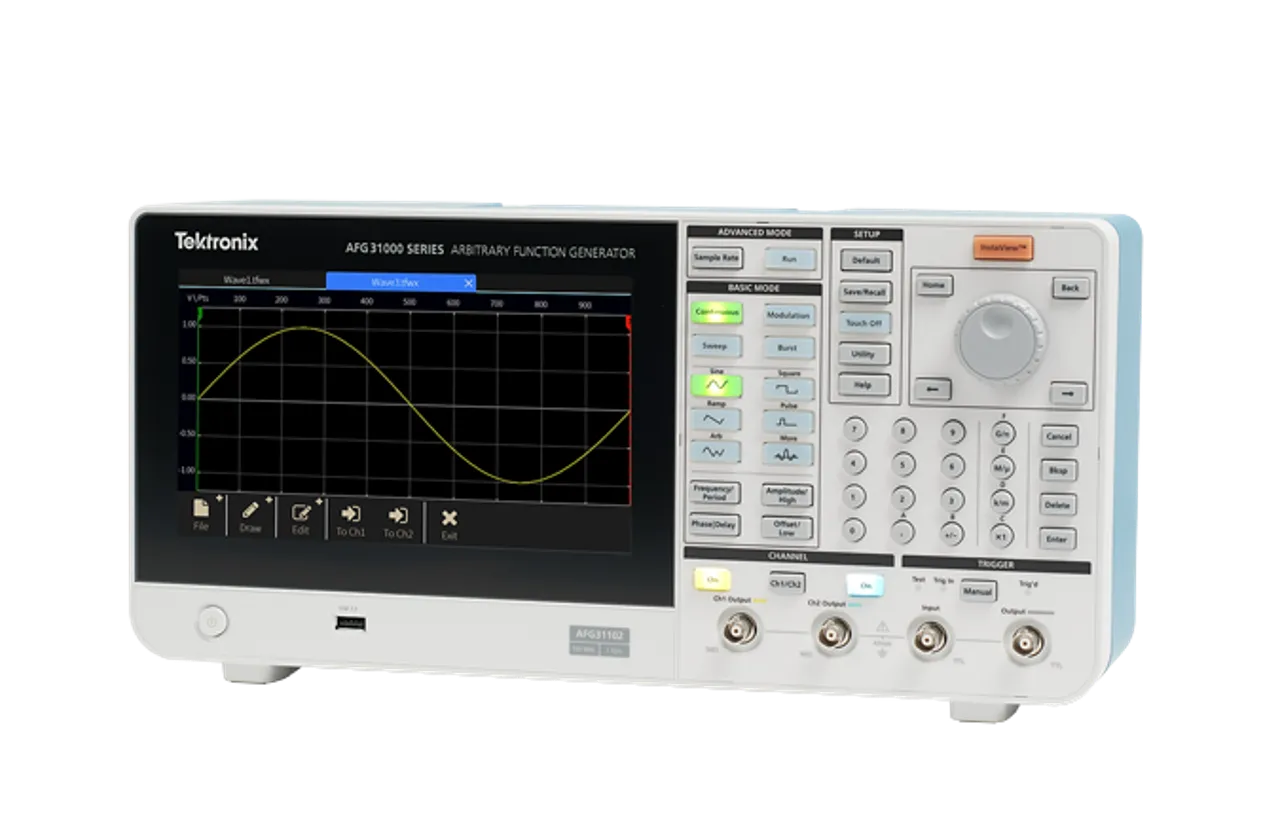

Tektronix AFG31251 Arbitrary Function Generator

Огляд

Tektronix AFG31251 — це високопродуктивний одноканальний генератор довільних функцій із частотою від 1 µHz до 250 МГц. Він оснащений розширеними можливостями створення сигналів, технологією реального часового моніторингу InstaView та сучасним 9-дюймовим сенсорним екраном. Розроблений для дослідників та інженерів, AFG31251 спрощує генерування складних сигналів та надає як базовий, так і розширений режими роботи.

Основні характеристики

• Частотний діапазон: 1 µHz до 250 МГц з одноканальним виходом
• Максимальна частота дискретизації: 2 GS/s із вертикальною роздільною здатністю 14 біт
• Глибина пам'яті: 16 MSa/ch з опціональним розширенням до 128 MSa/ch
• Вихід у 50 Ом: від 1 mVp-p до 5 Vp-p
• 9-дюймовий сенсорний екран із інтерфейсом, подібним до смартфона, та швидким доступом до функцій
• Технологія InstaView стежить за фактичним сигналом на пристрої під тестуванням (DUT) у реальному часі
• Програмована послідовність сигналів з до 256 кроків у режимі Advanced
• Вбудований інструмент ArbBuilder для створення сигналів (ПК не потрібен)
• Технологія змінної частоти дискретизації забезпечує збереження всіх деталей сигналу без пропусків або повторень
• Синхронізація кількох пристроїв для застосувань, що вимагають кількох каналів
• Виходи захищені від перенапруження та перевантаження за струмом
• Сумісна з програмним забезпеченням TekBench для налаштування, управління та аналізу
• Включена 3-річна гарантія

Застосування

• Характеризація аналогових схем та тестування частотної характеристики фільтрів/підсилювачів
• Репродукція реальних сигналів, захоплених осцилографом
• Перевірка функції та характеризація продуктивності
• Синхронізація годинника та системи зі змінними частотними вимогами
• Генерування імпульсів для керування силовими приладами
• Модуляція IQ та генерування послідовностей імпульсів
• Проектування та тестування вбудованих схем
• Передові дослідницькі та освітні застосування

Комплектація

• 3-футовий екранований BNC кабель (012-1732-xx)
• 3-футовий USB A-B кабель (174-4401-xx)
• Кабель живлення
• Сертифікат калібрування, сертифікований NIST
• Інструкції з дотримання, встановлення та безпеки
