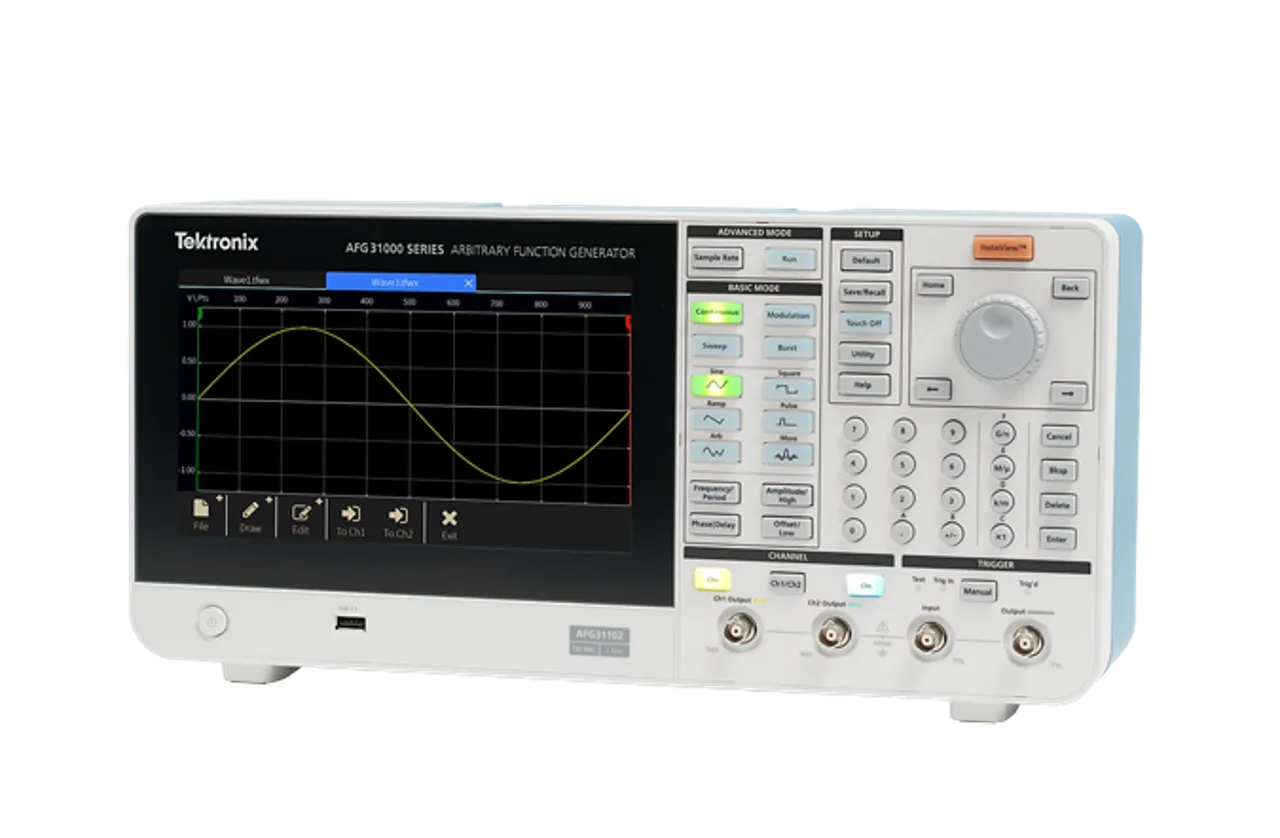

Tektronix AFG31152 Arbitrary Function Generator

Огляд

Тектронікс AFG31152 — високопродуктивний 2-канальний генератор довільної функції, розроблений для дослідників та інженерів, яким потрібні розширені можливості генерування сигналів, моніторинг в реальному часі та інтуїтивне управління. Він оснащений 9-дюймовим сенсорним дисплеєм, частотним діапазоном від 1 мкГц до 150 МГц та вбудованими можливостями створення довільних сигналів без необхідності ПК.

Основні характеристики

• 2-канальний частотний діапазон: 1 мкГц до 150 МГц
• Максимальна швидкість дискретизації: 2 GS/s з глибиною пам'яті 16 МСа/кан
• 14-бітна вертикальна розрізняльність
• Діапазон виходу: 1 мВпік-пік до 5 Впік-пік в 50 Ом
• 9-дюймовий сенсорний дисплей з інтерфейсом, подібним до смартфона
• InstaView моніторинг сигналу в реальному часі на пристрої під тестуванням
• Програмована послідовність сигналів (до 256 кроків)
• Вбудований інструмент ArbBuilder для створення сигналів без ПК
• Підтримка синхронізації кількох пристроїв
• Захист від перенапруження та перевищення струму на виході
• Сумісний з програмним забезпеченням TekBench для налаштування та аналізу
• 3-річна гарантія

Застосування

• Характеризація та тестування аналогових схем
• Репродукція сигналів реального світу
• Верифікація функцій та характеризація продуктивності
• Синхронізація годинників та систем
• Імпульси для керування пристроями живлення
• Передова дослідницька робота та освітлення
• Проектування та тестування вбудованих схем

Комплектація

• 3-футовий екранований BNC кабель (012-1732-xx)
• 3-футовий USB A на B кабель (174-4401-xx)
• Кабель живлення
• Сертифікат калібрування з прослідковуванням NIST
• Документація з відповідності, установки та безпеки
