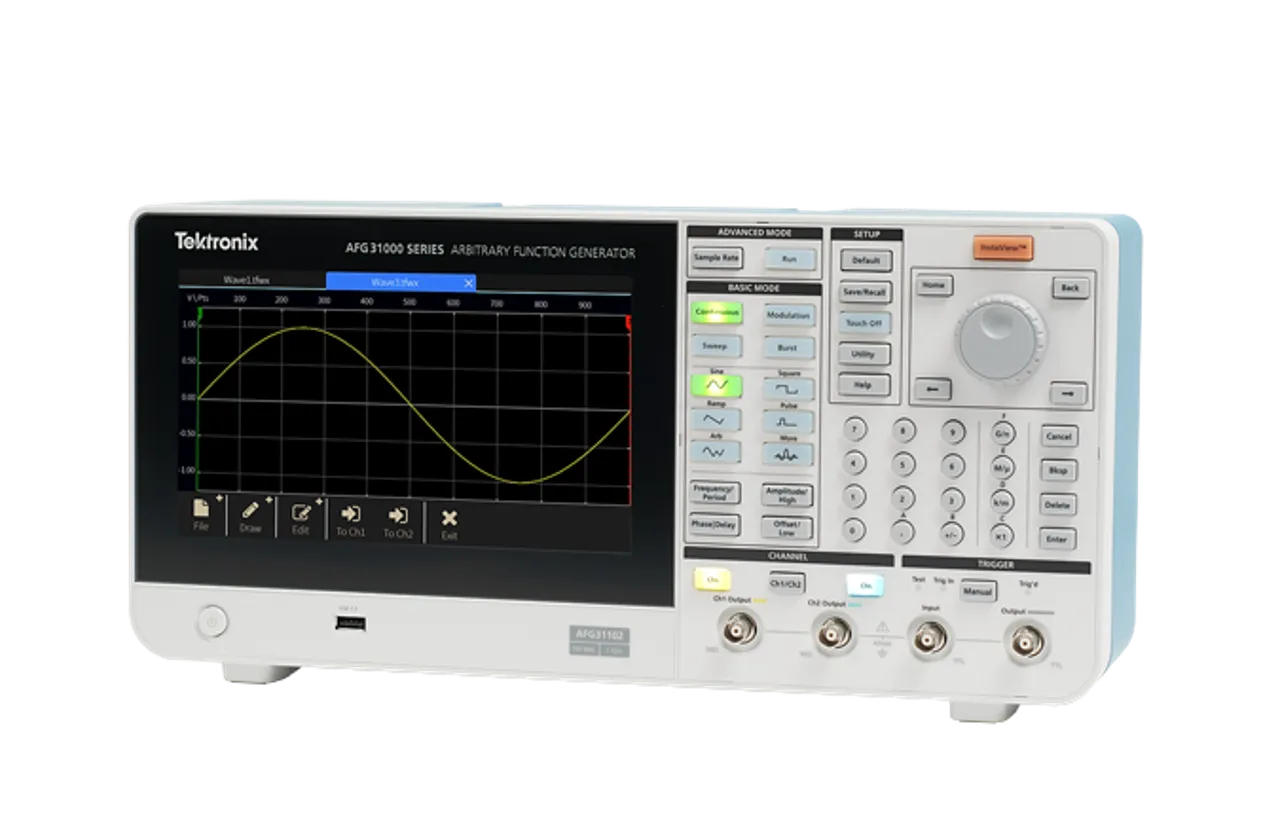

Tektronix AFG31102 Arbitrary Function Generator

Огляд

Tektronix AFG31102 – це високопродуктивний 2-канальний генератор довільних функцій, що пропонує генерацію частоти від 1 µHz до 100 MHz. Розроблений для дослідників, інженерів та освітніх установ, він поєднує передові можливості генерації хвиль з інтуїтивним інтерфейсом на основі 9-дюймового ємнісного сенсорного екрана та моніторингом хвилі в режимі реального часу на тестованому пристрої.

Основні характеристики

• Діапазон частоти: 1 µHz до 100 MHz, 2 канали
• Максимальна частота дискретизації: 2 GSa/s з дозволом 14-bit
• Глибина пам'яті: 16 MSa/ch (опціонально 128 MSa/ch)
• Вихід: 1 mVp-p до 10 Vp-p на 50 ohms
• 9-дюймовий ємнісний сенсорний екран зі smartphone-подібним інтерфейсом
• Технологія InstaView для моніторингу хвилі на тестованому пристрої в режимі реального часу
• Послідовність хвиль з до 256 кроків у режимі Advanced
• Вбудований інструмент ArbBuilder для створення та редагування довільних хвиль без ПК
• Синхронізація кількох пристроїв для додатків, що вимагають більше 2 каналів
• Захист від перегантаження на виходах для мінімізації пошкоджень приладу
• Сумісність з програмним забезпеченням TekBench для налаштування, управління та аналізу
• 3-річна гарантія

Режими роботи

• Базовий режим: Традиційне генерування функцій і довільних хвиль з спрощеним регулюванням частоти
• Розширений режим: Складна послідовність хвиль з до 256 кроків, загальна довжина хвилі до 16 Mpts/ch та технологія змінної частоти дискретизації

Застосування

• Характеризація аналогових схем та тестування реакції на частоту
• Реплікація сигналів реального світу, записаних осцилографами
• Перевірка функцій та характеризація продуктивності
• Синхронізація годинника та системи
• Генерація імпульсів для керування пристроями живлення
• Передова дослідницька та освітня діяльність
• Проектування та тестування вбудованих схем
• Загальна генерація сигналів

Комплектація

• 3-ft. BNC екранований кабель (012-1732-xx)
• 3-ft. USB кабель A на B (174-4401-xx)
• Кабель живлення
• NIST-трасований сертифікат калібрування
• Інструкції зі згідності, встановлення та безпеки
