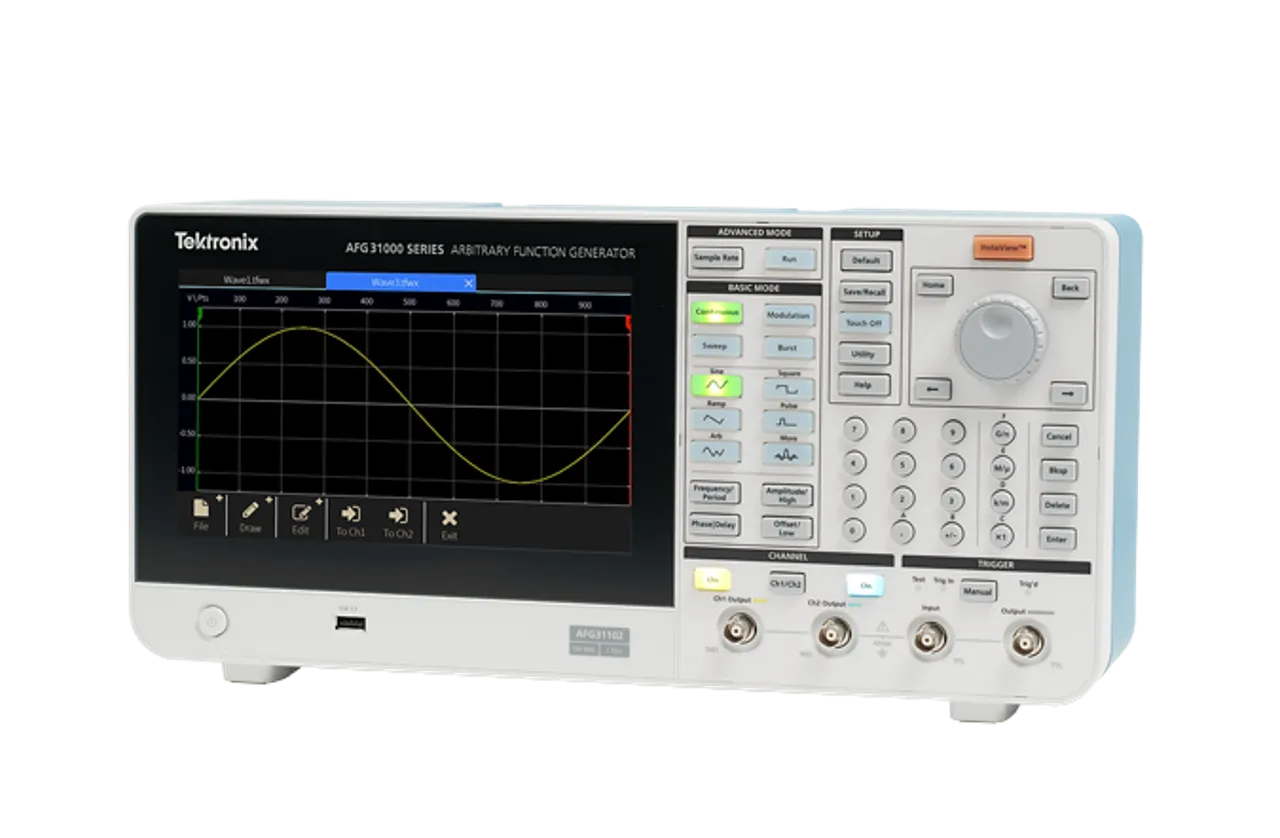

Tektronix AFG31101 Arbitrary Function Generator

Огляд

Tektronix AFG31101 — це високопродуктивний генератор довільних функцій 100 МГц із одним каналом та розширеними можливостями генерування форм сигналів, моніторингом у реальному часі та інтуїтивним 9-дюймовим сенсорним екраном. Він поєднує традиційне генерування функцій зі створенням довільних форм сигналів, що робить його придатним для дослідників, інженерів та освітніх застосувань, які потребують складного генерування сигналів.

Основні характеристики

• Діапазон частот: 1 µHz до 100 МГц
• Максимальна частота дискретизації: 1 GSa/s
• Глибина пам'яті: 16 MSa/ch
• Вертикальна роздільна здатність: 14-bit
• Діапазон вихідного сигналу: 1 mVp-p до 10 Vp-p на 50 Ом
• 9-дюймовий сенсорний екран із інтуїтивними елементами управління
• Моніторинг форми сигналу у реальному часі на пристрої, що тестується (технологія InstaView)
• Вбудований інструмент ArbBuilder для створення та редагування довільних форм сигналів
• Опція послідовності підтримує до 256 форм сигналів зі складною синхронізацією
• Можливість синхронізації кількох приладів
• Сумісність із програмним забезпеченням TekBench для налаштування, керування та аналізу
• Захист виходів від перенапруги та перевантаження струмом
• Гарантія: 3 роки

Застосування

• Характеризація аналогових схем
• Відтворення сигналів реального світу
• Перевірка функціональності та характеризація продуктивності
• Синхронізація лічильника та системи
• Імпульси для керування силовими пристроями
• Передові дослідження та освіта
• Розроблення та тестування вбудованих схем
• Загальне призначення генерування сигналів

Комплектація

• Екранований кабель BNC довжиною 3 фти
• Кабель USB A на B довжиною 3 фти
• Кабель живлення
• Сертифікат калібрування з прослідковуванням NIST
• Інструкції з дотримання вимог, встановлення та безпеки
