Tektronix AFG31051 Arbitrary Function Generator

Огляд

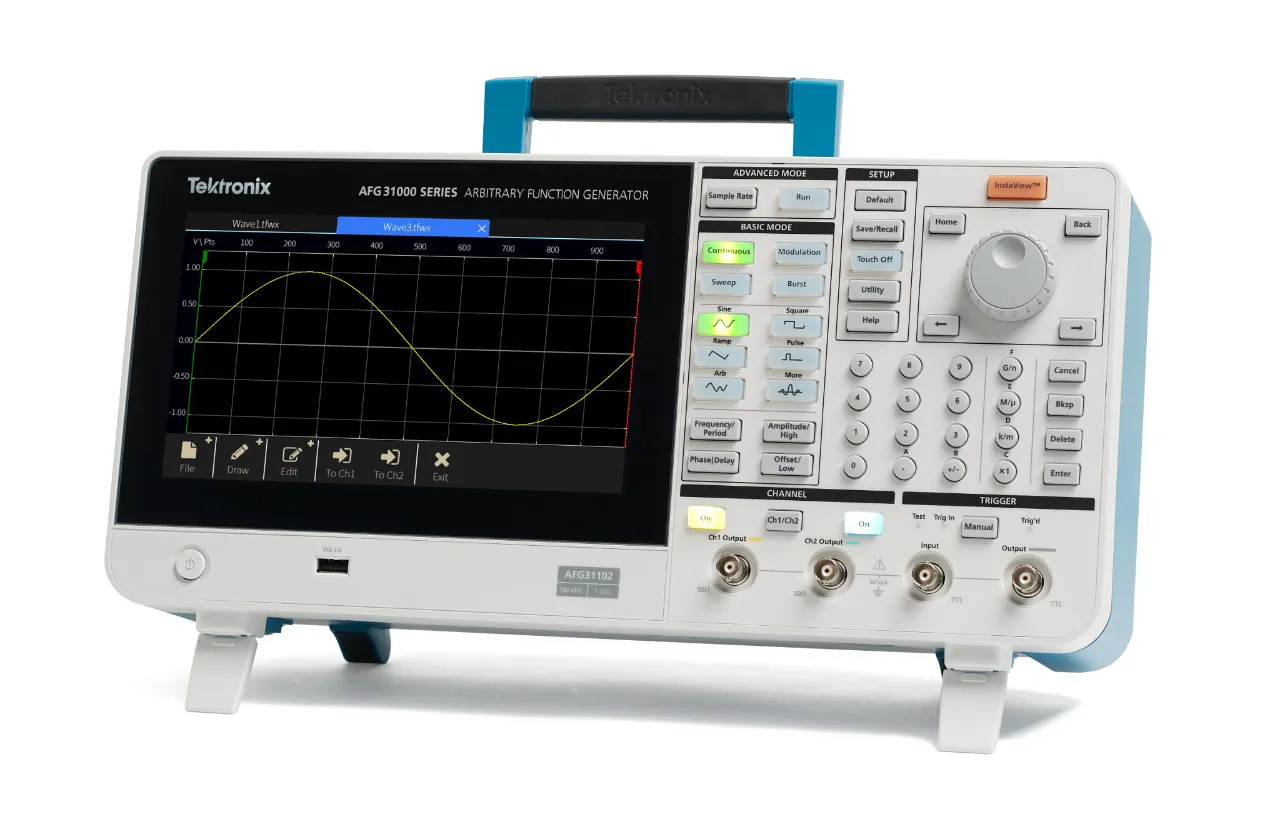

Tektronix AFG31051 — високопродуктивний одноканальний генератор довільних функцій з частотним охопленням 50 МГц, максимальною частотою дискретизації 1 GSa/s та глибиною пам'яті 16 MSa. Із великим 9-дюймовим ємнісним сенсорним дисплеєм, вбудованими інструментами для створення сигналів та технологією InstaView для моніторингу сигналів у реальному часі на виході, AFG31051 спрощує генерування довільних сигналів для дослідницьких, освітніх та інженерних застосувань.

Основні характеристики

• Діапазон частот: від 1 µHz до 50 МГц (1 канал)
• Частота дискретизації: максимум 1 GSa/s
• Глибина пам'яті: 16 MSa на канал
• Вихідна напруга: від 1 mVp-p до 10 Vp-p на 50 Ом
• Вертикальна розрізнювальна здатність: 14-біт
• 9-дюймовий ємнісний сенсорний дисплей з інтерфейсом, подібним до смартфона
• Технологія InstaView для моніторингу сигналів у реальному часі на виході
• Вбудований інструмент ArbBuilder для створення сигналів (ПК не потрібен)
• Можливість послідовності до 256 кроків для складних сигналів
• Технологія змінної частоти дискретизації зберігає вірність сигналу
• Синхронізація кількох приладів для багатоканальних застосувань
• Захист від перенапруги та надмірного струму на виході
• Сумісність з ПЗ TekBench для освіти та аналізу
• Гарантія 3 роки

Режими роботи

Базовий режим

Генерує традиційні функції та довільні сигнали з сенсорним дисплеєм та керуванням з передньої панелі. Дозволяє коригування частоти без урахування довжини сигналу або частоти дискретизації, корисно для характеризації аналогових кіл та цифрового генерування синхроімпульсів.

Розширений режим (послідовність)

Підтримує складні сигнали шляхом складання послідовностей до 256 сигналів із загальною довжиною до 16 Mpts/ch. Функції включають повторення, перехід, очікування, стрибок та керовані подіями. Технологія змінної частоти дискретизації гарантує, що кожен зразок виводиться рівно один раз за цикл.

Застосування

• Характеризація аналогових кіл та тестування частотної характеристики фільтрів/підсилювачів
• Відтворення сигналів реального світу, захоплених осцилографами
• Перевірка функціональності та характеризація продуктивності
• Синхронізація годинника та системи
• Керування імпульсами силових пристроїв
• Передова дослідницька та освітня робота
• Проектування та тестування вбудованих кіл
• Загальне генерування сигналів

Комплектація

• Коаксіальний кабель BNC 3-футовий екранований (012-1732-xx)
• USB кабель Type-A на Type-B 3-футовий (174-4401-xx)
• Шнур живлення
• Сертифікат калібрування з прослідженням NIST
• Документація з відповідності, встановлення та безпеки
