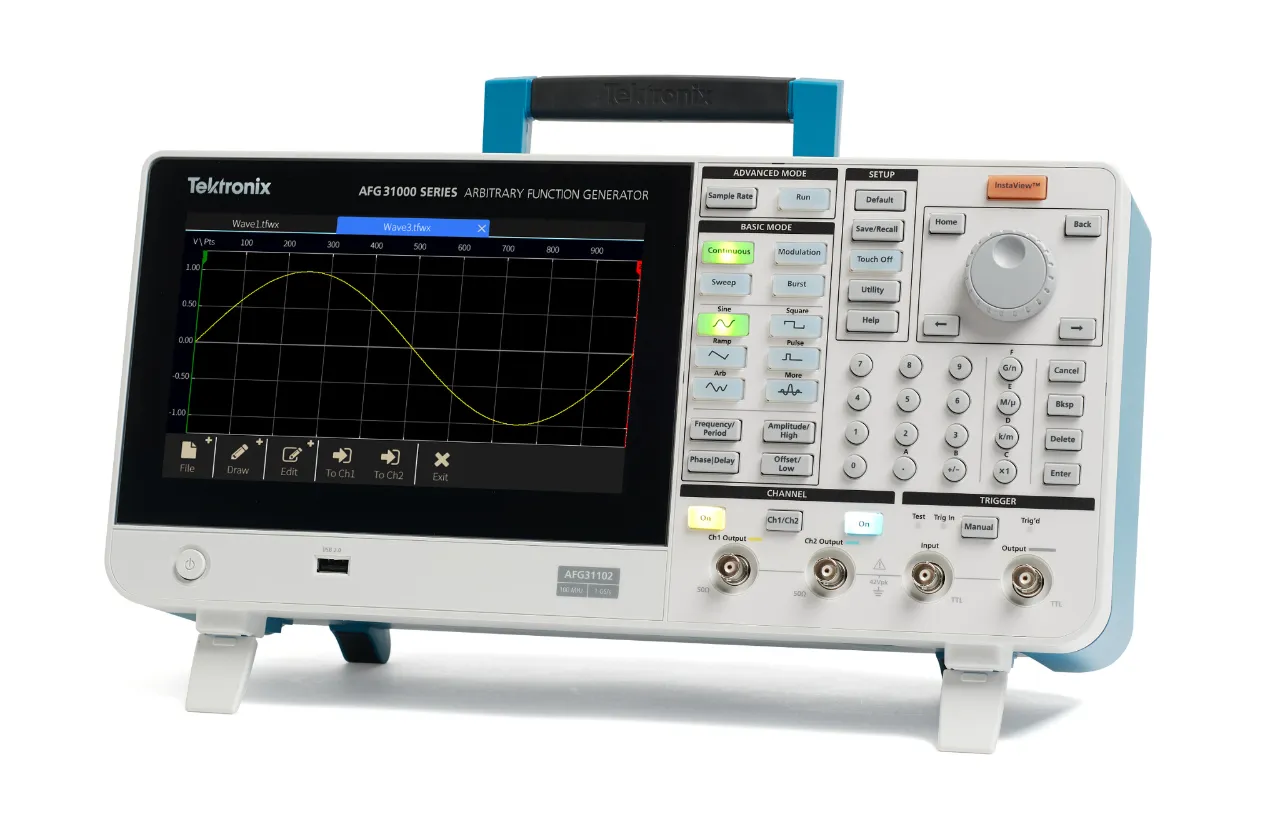

Tektronix AFG31022 Arbitrary Function Generator

Огляд

Tektronix AFG31022 — це високопродуктивний генератор довільних сигналів з частотою 25 МГц на 2 канали, розроблений для генерування сигналів, перевірки сигналів та передових програм досліджень. Обладнаний сенсорним екраном діагоналлю 9 дюймів та вбудованими можливостями генерування довільних сигналів, AFG31022 спрощує складні тестові установки інтуїтивним управлінням та передовими функціями моніторингу.

Основні характеристики

• Частотний діапазон від 1 µHz до 25 MHz, вихід на 2 канали
• Максимальна частота дискретизації: 250 MSa/s з глибиною пам'яті 16 MSa/ch
• Вертикальна роздільна здатність: 14 біт
• Діапазон виходу: 1 mVp-p до 10 Vp-p в імпедансі 50 Ω
• Сенсорний екран діагоналлю 9 дюймів з інтуїтивною навігацією
• Технологія InstaView для моніторингу сигналів у реальному часі на пристрої під тестом
• Програмоване впорядкування сигналів з до 256 кроків (опціональний розширений режим)
• Вбудований інструмент ArbBuilder для створення та редагування сигналів без ПК
• Синхронізація декількох пристроїв для складних багатоканальних програм
• Захист виходу від перенапруги та перевантаження за струмом
• Сумісність з програмним забезпеченням TekBench для навчання та досліджень
• 3-річна гарантія

Застосування

• Характеризація аналогових схем та тестування частотної характеристики фільтрів/підсилювачів
• Реплікація реальних сигналів, захоплених осцилографами
• Перевірка функцій та характеризація продуктивності
• Синхронізація тактового сигналу та системи
• Імпульси для управління пристроями живлення
• Передові дослідження та освіта
• Проектування та тестування вбудованих схем
• Генерування сигналів загального призначення

Комплектація

• Екранований кабель BNC довжиною 3 фути (012-1732-xx)
• Кабель USB A-B довжиною 3 фути (174-4401-xx)
• Кабель живлення
• NIST-сумісне свідоцтво про калібрування
• Документація по відповідності, встановленню та безпеці
