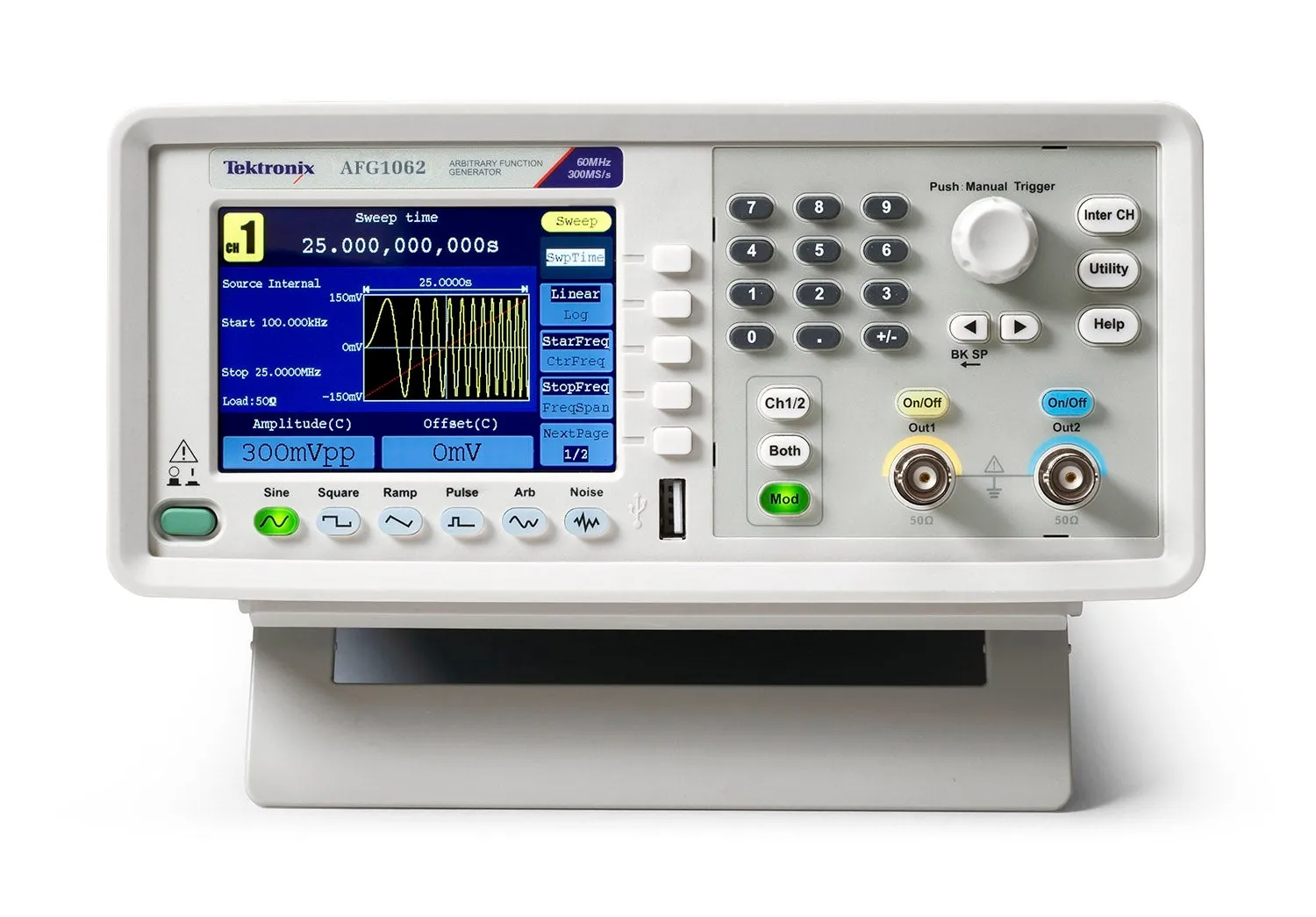

Tektronix AFG1062 Arbitrary Function Generator

Огляд

Tektronix AFG1062 — двоканальний генератор довільних функцій, розроблений для розширеної освітніх програм та тестування електроніки на високих частотах. З пропускною здатністю 60 МГц, частотою дискретизації 300 MS/s та 14-розрядною вертикальною роздільною здатністю, він забезпечує точне формування сигналів у розширеному діапазоні частот. Прилад підтримує безперервні, розгорнуті режими, режим вибухових імпульсів та різноманітні режими модуляції (AM, FM, PM, ASK, FSK, PSK, PWM), що робить його придатним для експериментальної роботи, тестування комунікацій та моделювання датчиків на вищих частотах.

Основні характеристики

• Двоканальна робота з діапазоном вихідної частоти від 1 μHz до 60 МГц
• Безперервні, розгорнуті режими, режим вибуху та режими модуляції (AM, FM, PM, ASK, FSK, PSK, PWM)
• 64 МБ внутрішньої енергонезалежної пам'яті для зберігання довільних форм сигналів
• Довільна форма хвилі на 1 мільйон точок для формування складних сигналів
• Вбудований лічильник частоти 200 МГц з 6-розрядною роздільною здатністю для вимірювання частоти, періоду, ширини імпульсу та коефіцієнту заповнення
• TFT LCD дисплей розміром 3,95 дюйма з інтуїтивною навігацією передньої панелі та меню
• USB-інтерфейс хост/пристрій для розширення пам'яті та дистанційного управління
• Безплатне програмне забезпечення ArbExpress для редагування користувацьких сигналів через USB-пристрій
• 50 вбудованих стандартних та довільних форм хвилі
• Сумісність з освітньою платформою TekSmartLab
• Стандартна гарантія на 5 років

Застосування

• Експерименти з електроніки та електротехніки
• Експерименти з комунікацій
• Моделювання датчиків
• Функціональне тестування

Комплектація

• Інструкції з безпеки та відповідності
• CD з документацією, включаючи Посібник швидкого старту, Посібник програміста та Посібник специфікацій
• USB-кабель (Type A до Type B)
• BNC-кабелі (x2)
• Силовий кабель
• Свідоцтво про калібрування
• Запобіжники (0,5 A та 1 A, 5 x 20 мм, з затримкою часу)
