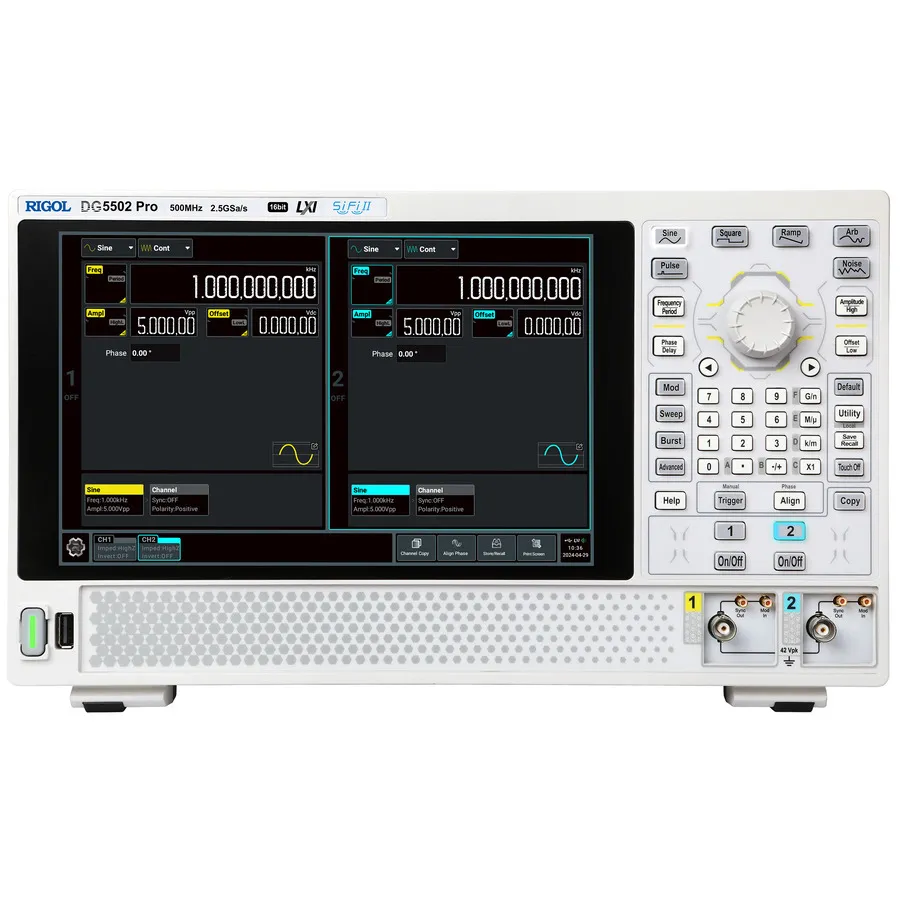

RIGOL DG5502 Pro Arbitrary Waveform Generator

Огляд

RIGOL DG5502 Pro — високопродуктивний двоканальний генератор функцій та довільних сигналів серії DG5000 Pro. Розроблений для вимогливих RF, мікрохвильових та цифрових застосувань, він має великий 10.1-дюймовий HD сенсорний екран, ізольовані виходи та опціональну роботу від батареї для портативного використання. Прилад поєднує кілька можливостей генерації та модуляції сигналів в єдиній комплексній платформі.

Основні характеристики

• Двоканальний вихід, ізольований від землі
• Максимальна частота 500 МГц
• Швидкість вибірки 2.5 ГВиб/с з вертикальною роздільною здатністю 16 біт
• 10.1-дюймовий HD сенсорний екран для інтуїтивного керування
• Глибина пам'яті 64 Мпункт/канал (128 Мпункт/канал опціонально)
• Вбудований генератор гармонік високого порядку (до 20-го порядку)
• Прямокутні сигнали: максимальна частота 170 МГц, мінімальний час виростання 0.8 нс
• Генерація імпульсів: максимальна частота 120 МГц, мінімальна ширина імпульсу 4.2 нс
• Опціональні функції: послідовність, IQ модуляція, багатоімпульсна генерація, візерунки, багатотональність
• Кріплення батареї для портативних польових випробувань
• Функція Web Control для дистанційного керування

Застосування

• Генерація RF та мікрохвильових сигналів на 500 МГц
• Високочастотне цифрове та аналогове тестування
• Проектування та перевірка телекомунікаційного обладнання
• Характеризація напівпровідників та компонентів
• Польові роботи з обслуговування та ремонту
• Передові дослідження та розробки

Комплектація

• Кабель живлення (відповідно до стандарту країни)
• USB кабель (CB-USBA-USBB-FF-150)
• Два BNC кабелі (CB-BNC-BNC-MM-100)
