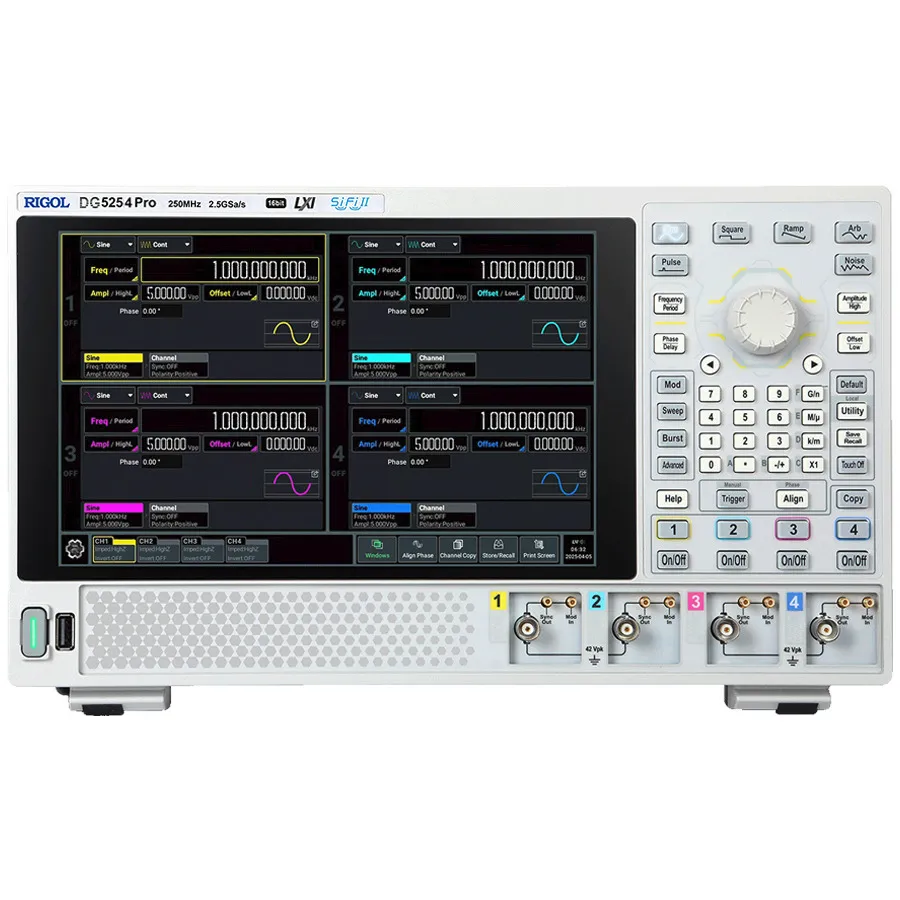

RIGOL DG5254 Pro Function/Arbitrary Waveform Generator

Огляд

RIGOL DG5254 Pro — передовий чотирьохканальний генератор функцій та довільних сигналів серії DG5000 Pro. Оснащений ізольованими від землі виходами, багатоканальною можливістю та великим дисплеєм HD 10,1 дюйма, він забезпечує гнучке генування сигналів для складного тестування, досліджень та промислових застосувань.

Основні характеристики

• Максимальна частота виводу 500 MHz з швидкістю дискретизації 2.5 GS/s
• 16-бітна вертикальна роздільна здатність для точного керування сигналом
• Чотири незалежних канали з ізоляцією від землі
• Пам'ять 64 Mpts на канал (128 Mpts опціонально)
• Вихід прямокутного сигналу до 170 MHz з мінімальним часом піднесення 0.8 ns
• Генерування імпульсів до 120 MHz з мінімальною шириною імпульсу 4.2 ns
• Вбудований генератор гармонік високого порядку (до 20-го порядку)
• Дисплей HD 10,1 дюйма для одночасної конфігурації всіх каналів
• Опціональні функції: послідовність, IQ модуляція, Multi-pulse, Pattern, Multi-tone
• Функція Web Control для віддаленої роботи

Застосування

• Багатоканальне тестування електронних ланцюгів
• Складне генування сигналів та дослідження модуляцій
• Синтез сигналів промислового управління
• Освітні лабораторні застосування з багатоканальними вимогами

Комплектація

• Кабель живлення (стандарт країни призначення)
• Інструмент SMB для вставлення/вилучення виводів
• Кабель USB
• Чотири кабелі BNC
