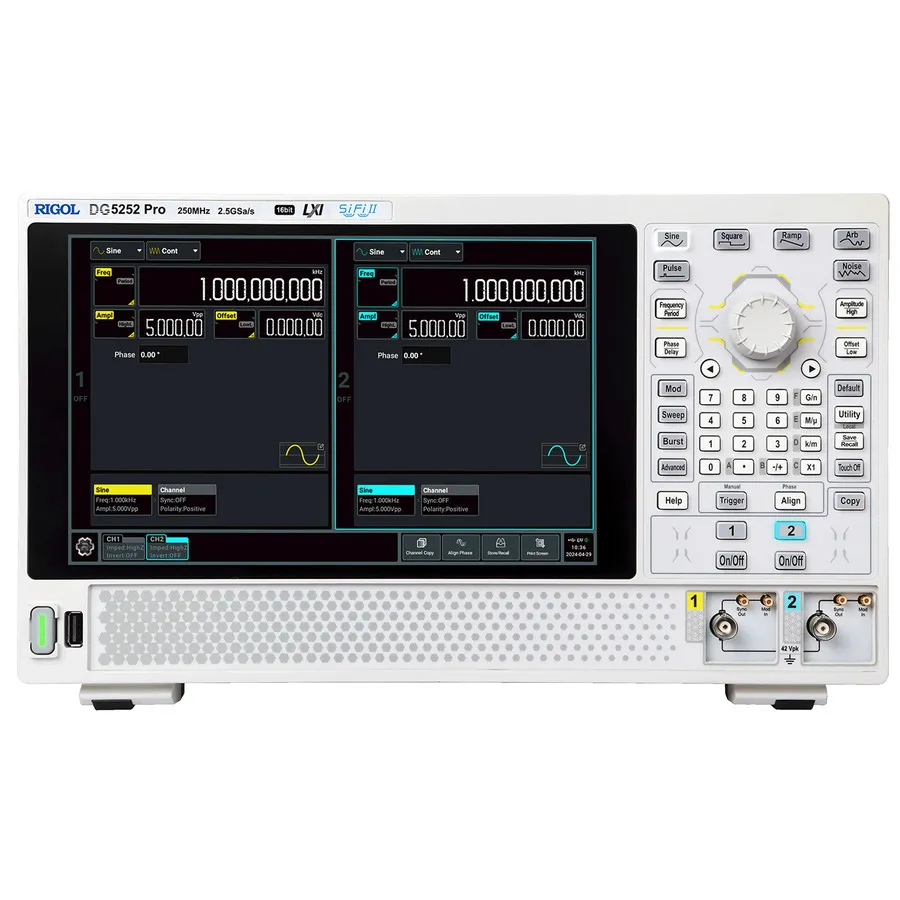

RIGOL DG5252 Pro Function/Arbitrary Waveform Generator

Огляд

RIGOL DG5252 Pro — передовий двоканальний генератор функцій та довільних сигналів серії DG5000 Pro. Оснащений ізольованими від землі виходами, великим дисплеєм HD 10,1 дюйма та підтримкою опціонального живлення від батареї, він розроблений для стільниці тестування, досліджень сигналів та складних застосувань модуляції.

Основні характеристики

• Максимальна частота виводу 500 MHz з швидкістю дискретизації 2.5 GS/s
• 16-бітна вертикальна роздільна здатність для точного керування сигналом
• Пам'ять 64 Mpts на канал (128 Mpts опціонально)
• Вихід прямокутного сигналу до 170 MHz з мінімальним часом піднесення 0.8 ns
• Генерування імпульсів до 120 MHz з мінімальною шириною імпульсу 4.2 ns
• Вбудований генератор гармонік високого порядку (до 20-го порядку)
• Двоканальний вихід з ізоляцією від землі
• Дисплей HD 10,1 дюйма для інтуїтивної конфігурації двох каналів
• Опціональні функції: послідовність, IQ модуляція, Multi-pulse, Pattern, Multi-tone
• Функція Web Control для віддаленої роботи
• Тримач батареї для експлуатації в польових умовах

Застосування

• Тестування електронних ланцюгів та компонентів
• Дослідження сигналів та вивчення модуляцій
• Синтез високочастотних форм сигналів
• Освітні лабораторні застосування

Комплектація

• Кабель живлення (стандарт країни призначення)
• Кабель USB (CB-USBA-USBB-FF-150)
• Два кабелі BNC (CB-BNC-BNC-MM-100)
