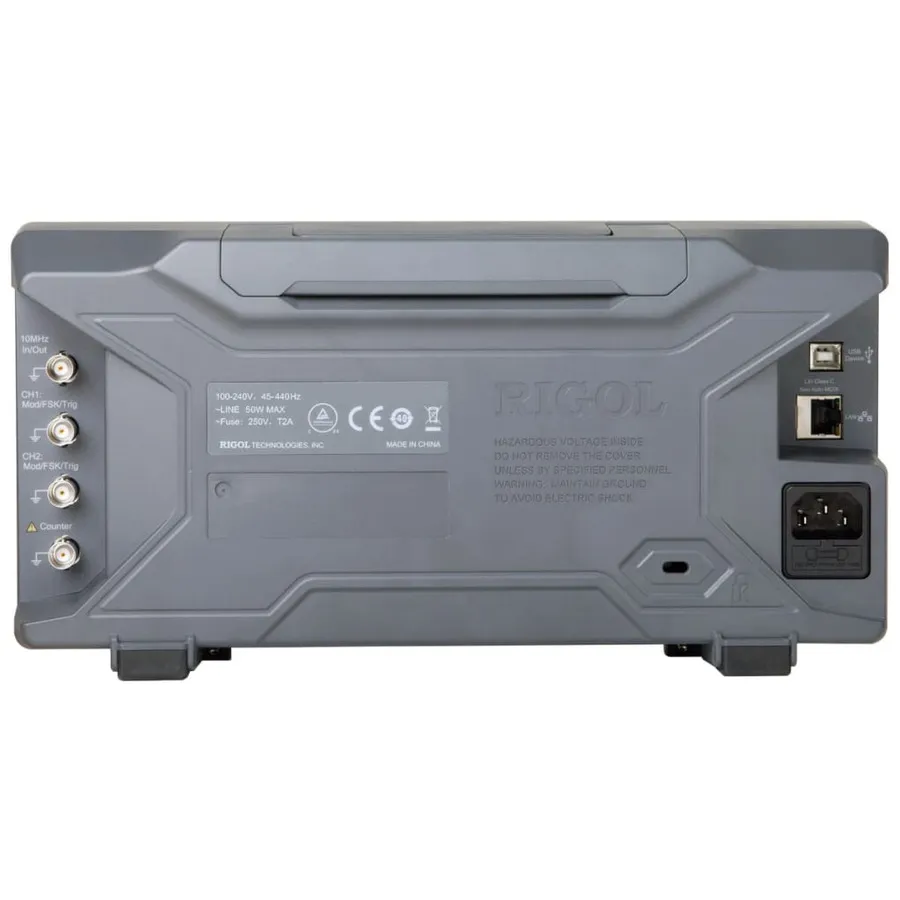

RIGOL DG4062 Arbitrary Waveform Generator

Огляд

RIGOL DG4062 — це 60 МГц, 2-канальний генератор довільних сигналів, побудований на технології Direct Digital Synthesizer (DDS). Прилад забезпечує стабільні, точні сигнали з низькими спотвореннями в широкому діапазоні частот від близько DC до 60 МГц. З двома каналами з однаковими характеристиками та комплексними можливостями модуляції, DG4062 ідеальний для програм емуляції сигналів, від простої генерації функцій до складних довільних хвильових форм. Вертикальний дизайн має високовирішувальний 7-дюймовий дисплей та зручний інтерфейс для підвищеної ефективності.

Основні характеристики

• 60 МГц максимальна частота вихідного сигналу з 2 ppm стабільністю на високих частотах
• 2 вихідні канали з однаковими характеристиками
• 500 MS/s частота дискретизації з 14-бітовою вертикальною розрізненням
• 150 вбудованих хвильових форм для звичайних застосувань
• Генератор гармонік, здатний до 16-го порядку гармонік
• -115 dBc/Hz низький фазовий шум для чистої генерації сигналу
• Універсальні аналогові та цифрові функції модуляції
• Вбудований 7-розрядний лічильник до 200 МГц
• 7-дюймовий LCD дисплей з розрізненням 800 × 480
• USB Host та Device з'єднання, підтримка LAN
• Потужне програмне забезпечення для редагування хвильових форм

Застосування

• Генерація функцій та довільних хвильових форм
• Генерація імпульсів та характеризація
• Синтез сигналів гармонік та модуляції
• Лічильник та програми вимірювання частоти
• Емуляція сигналу для широкого спектру потреб лабораторного тестування
• Інженерне та дослідницьке прототипування
