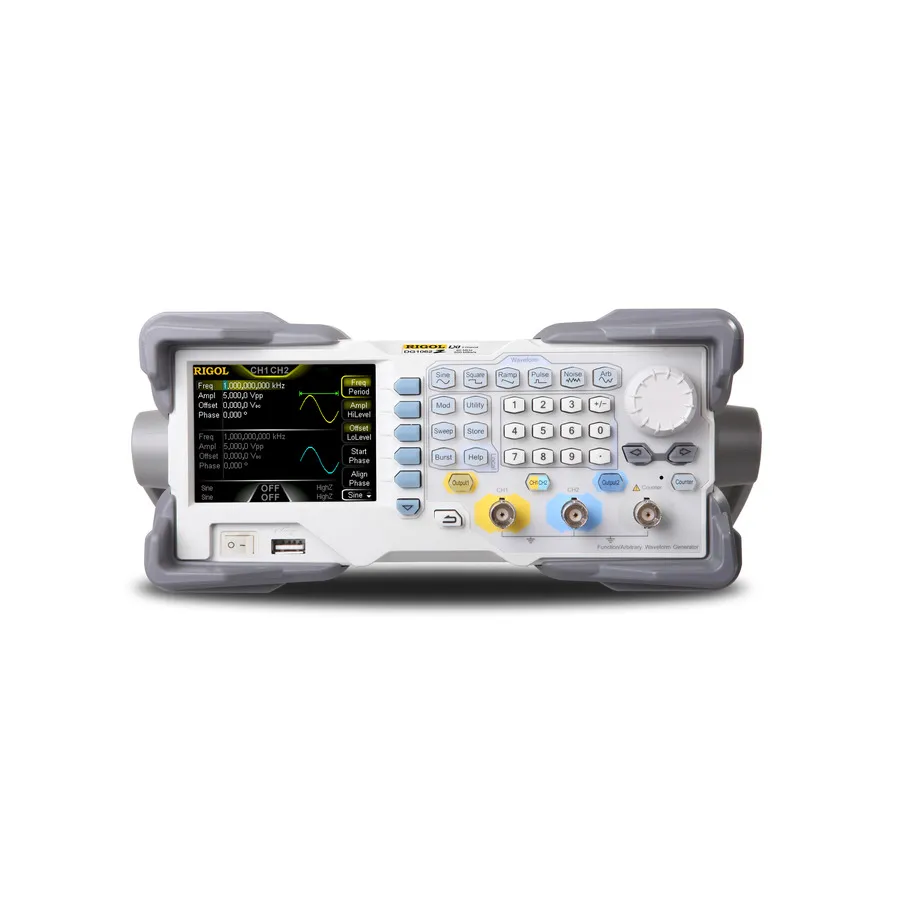

RIGOL DG1032Z Arbitrary Waveform Generator

Огляд

RIGOL DG1032Z — це 30 МГц, 2-канальний генератор довільних сигналів, розроблений для низькочастотного тестування. Він використовує технологію SiFi (Signal Fidelity) компанії RIGOL для забезпечення високої вірності сигналу з ведучими в індустрії характеристиками фазового шуму та низької пульсації. З пам'яттю до 8 Mpts довільного сигналу на канал та опціональним оновленням на 16 Mpts, DG1032Z здатний генерувати складні, заплутані хвилі з винятковою якістю сигналу.

Основні характеристики

• 30 МГц максимальна частота вихідного сигналу зі стабільністю частоти 1 ppm
• 2 незалежні канали з однаковими характеристиками
• 200 MS/s частота дискретизації та 14-бітова вертикальна розрізнення
• Пам'ять 8 Mpts на канал (опціональне оновлення на 16 Mpts)
• -125 dBc/Hz фазовий шум та 200 ps низька пульсація для високої вірності сигналу
• 160 вбудованих хвильових форм для швидкого вибору сигналу
• Вбудований генератор гармонік з максимум 8 порядків
• Вбудований 7-розрядний лічильник до 200 МГц
• Повна модуляція: AM, FM, PM, ASK, FSK, PSK та PWM
• Інтуїтивне програмне забезпечення для редагування довільних хвильових форм

Застосування

• Тестування та характеризація низькочастотного сигналу
• Дослідження та розвиток в електроніці та телекомунікаціях
• Освіта та навчання в генерації сигналів
• Перевірка проектування та тестування прототипів
• Синтез довільної хвильової форми для складних сценаріїв тестування
