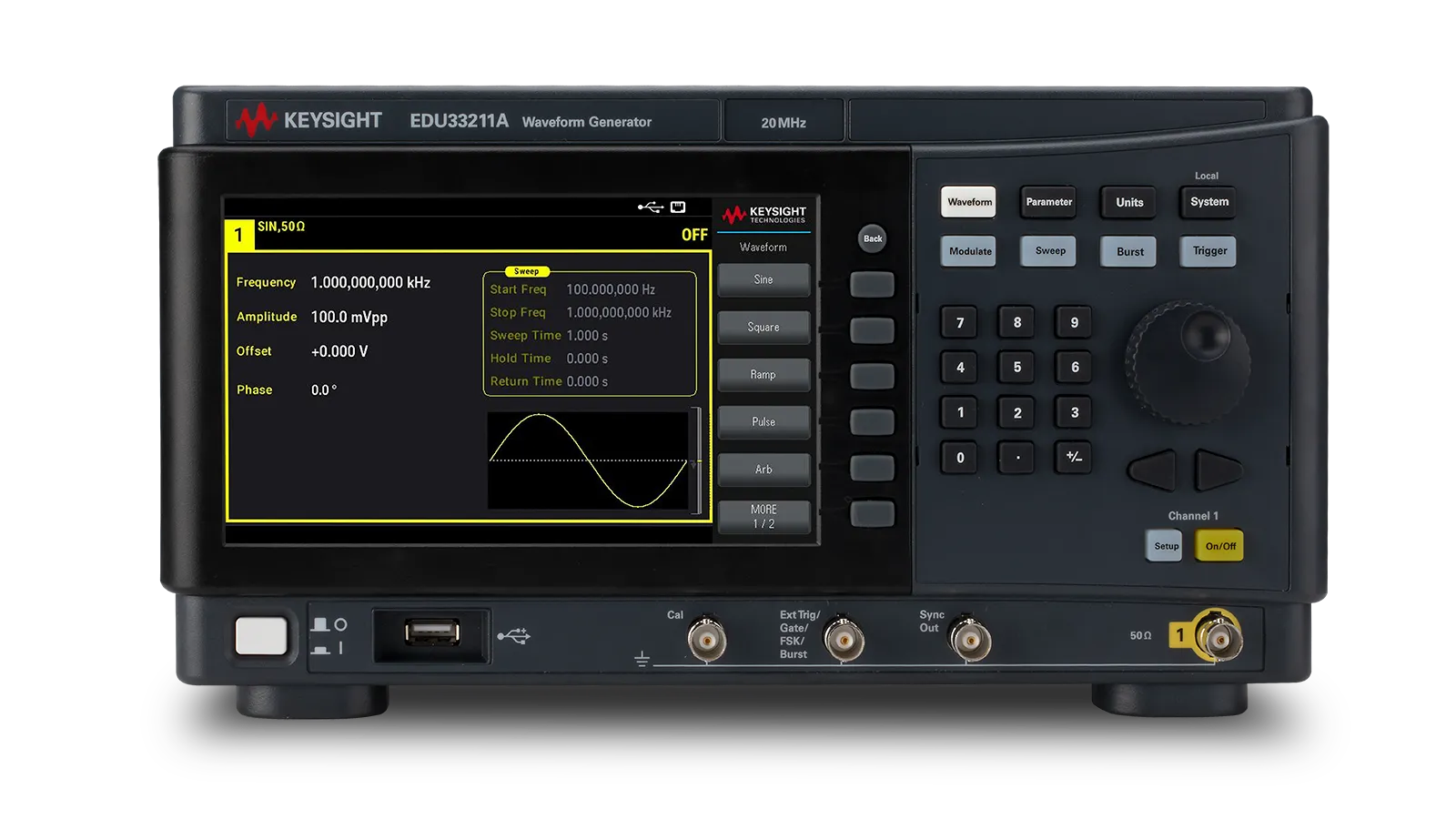

Keysight EDU33211A функціональний генератор довільних сигналів

Огляд

Keysight EDU33211A — 20 МГц одноканальний генератор функціональних/довільних сигналів, розроблений для освітніх та дослідницьких застосувань. Він оснащений 7-дюймовим WVGA кольоровим дисплеєм, який дозволяє одночасно переглядати параметри та налаштування сигналу. З підтримкою USB та LAN підключення, генератор забезпечує дистанційний доступ та керування через SCPI мову, IVI драйвер, веб-браузер та програмне забезпечення PathWave BenchVue.

Основні характеристики

• 20 МГц одноканальний вихід із 7-дюймовим WVGA кольоровим дисплеєм
• 17 вбудованих довільних сигналів, включаючи синус, прямокутник, пилу, трикутник, імпульс, PRBS, DC та шум Гауса
• Спеціальні сигнали як-от кардіограма, експоненціальні, імпульс Гауса, хаверсин, Лоренц та sinc
• Шість типів модуляції: AM, FM, PM, FSK, BPSK та PWM
• 16-бітна можливість генерування довільних сигналів з пам'яттю до 8 М зразків на канал
• USB порт для збереження та завантаження параметрів налаштування та сигналів
• Кольорові клавіші та розєми запобігають помилкам налаштування та з'єднання
• Підтримка SCPI та IVI драйверів для автоматизації та інтеграції
• Керування програмним забезпеченням PathWave BenchVue (базова версія безкоштовна)
• Ідеально підходить для інтегрованих лабораторних систем Smart Bench Essentials (SBE)

Підключення та керування

• USB порт для локального та дистанційного підключення
• LAN (Ethernet) інтерфейс для мережевої операції
• Кенсингтонський замок для фізичної безпеки
• Роз'єми зовнішнього тригера, gate, FSK та burst
• Роз'єм Sync/trigger виходу

Застосування

• Освітня електроніка та лабораторне навчання
• Проектування та тестування схем
• Моделювання та аналіз сигналів
• Демонстрація методів модуляції
• Інтегровані лабораторні системи Smart Bench Essentials
