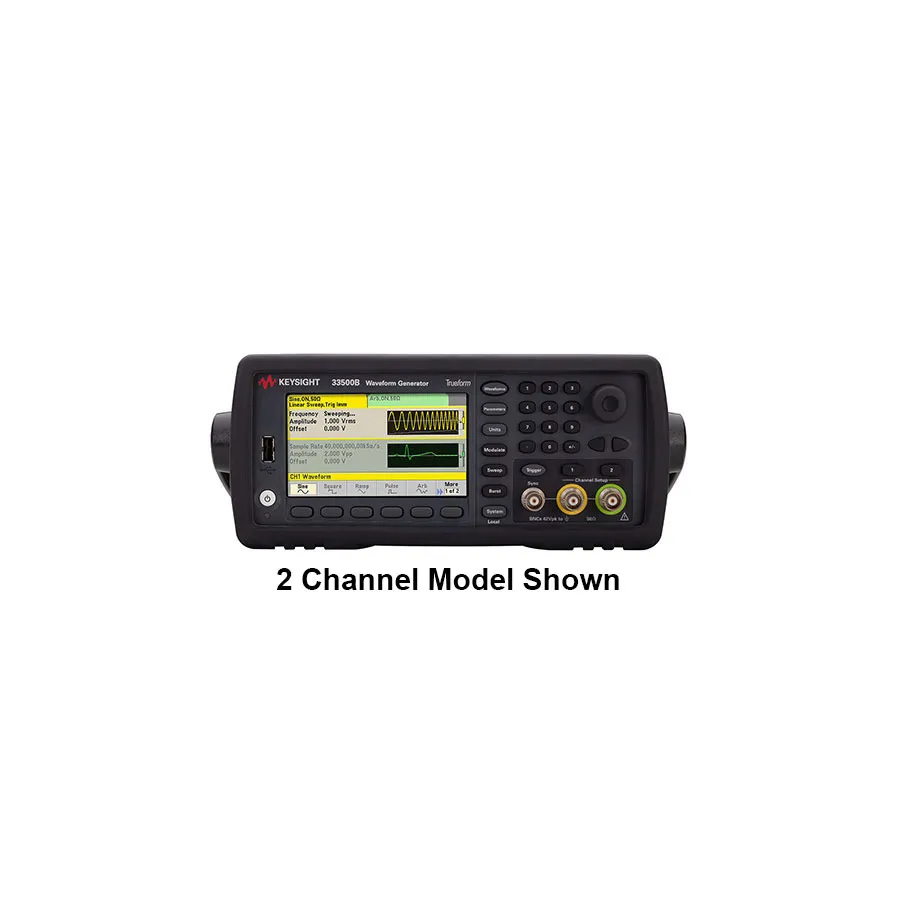

Keysight 33522B/OCX Trueform Function/Arbitrary Waveform Generator

Огляд

Keysight 33522B/OCX — висока продуктивність, 30 МГц, двоканальний генератор функцій та довільних форм сигналу з серії Trueform. Ця конфігурація включає опціональне розширення OCX з генератором часу UHS OCXO (Ultra-High Stability), що забезпечує виняткову стабільність частоти та мінімальний фазовий шум для вимогливих застосувань метрології та сигнальної цілісності.

Основні характеристики

• Діапазон частоти 30 МГц з синусоїдального виходу від 1 µHz до 30 МГц
• Двоканальне незалежне або сумовано генерування форм сигналу
• Генерування сигналу Trueform з вищою точністю та нижчим коефіцієнтом гармонійних спотворень
• Генератор часу OCXO Ultra-High Stability (UHS) для найнижчого фазового шуму
• Стандартні форми хвилі: Синус, Квадрат, Пилка, Імпульс, Трикутник, Гаусів Шум, PRBS, DC
• Можливості модуляції: AM, FM, PM, FSK, BPSK, PWM та режими Sum
• Вбудовані довільні форми хвилі: Cardiac, Exponential, Gaussian Pulse, Haversine, Lorentz, Sinc та інші
• Користувацькі довільні форми хвилі до 1 MSa стандартно (16 MSa з опцією MEM)
• Діапазон амплітуди: 1 mVpp до 10 Vpp
• Послідовність довільних форм сигналу з кількома сегментами
• LAN (LXI-C), GPIB та USB інтерфейси
• ПО BenchVue для дизайну автоматизованого тестування та керування

Застосування

• Прецизійна метрологія та еталон частоти
• Сигнальна цілісність та характеризація пристрою
• Моделювання та тестування комунікаційних протоколів
• Дослідження та розробка RF/мікрохвильових систем
• Навчальні лабораторії, що вимагають еталонів високої стабільності
