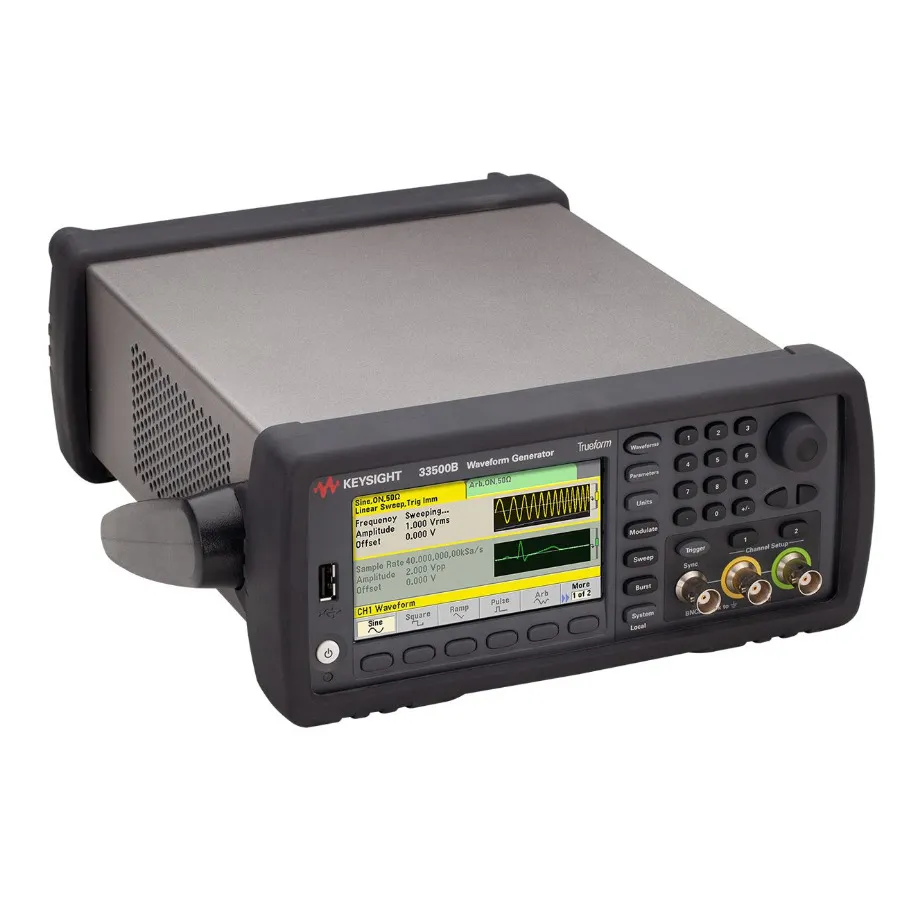

Keysight 33512B/MEM/OCX Trueform Waveform Generator

Огляд

Keysight 33512B/MEM/OCX є двоканальним генератором форм сигналів з пропускною здатністю 20 МГц, сконфігурованим з опцією MEM для пам'яті 16 MSa на канал та опцією OCX для стабільної основи часу OCXO. Ця повністю обладнана конфігурація забезпечує генерування надзвичайно довгих та складних довільних форм сигналів з вищою стабільністю синхронізації, що робить її ідеальною для передових досліджень, тривалого тестування сигналів та застосувань, що вимагають точних еталонів частоти з розширеними можливостями форм сигналів.

Основні характеристики

• Технологія Trueform з двоканальним одночасним генеруванням та частотою вибірок 160 MSa/s
• Опція MEM: пам'ять 16 MSa на канал для розширення довжини довільних форм сигналів
• Опція OCX: стабільна основа часу OCXO для вищої точності частоти та фазового шуму
• Багатосегментне послідовностями: складні схеми сигналів з сегментами до 1 MSa
• Діапазон амплітуди від 1 мВпп до 10 Впп на кожному каналі з 16-бітною точністю
• Сумування та комбінування форм: створення до чотирьох одночасних тонів через обидва канали
• Вбудовані довільні форми: Cardiac, експоненціальні, Gaussian Pulse, Haversine, Lorentz, Sinc та інші
• Режими модуляції: AM, FM, PM, FSK, BPSK, PWM та сумування сигналів
• Стандартні типи форм: синус, прямокутник, пилка, імпульс, трикутник, гаусівський шум, PRBS, DC
• Кілька інтерфейсів: USB, LAN (LXI-C), GPIB

Застосування

• Довгостроко тривале тестування та валідація довільних форм сигналів
• Передові дослідження модуляції та розробка комунікаційних систем
• Точний синтез частоти та тестування фазових синтезаторів
• Генерування складних схем сигналів для характеризації пристроїв
• Метрологія та калібрування з вимогами стабільності синхронізації
