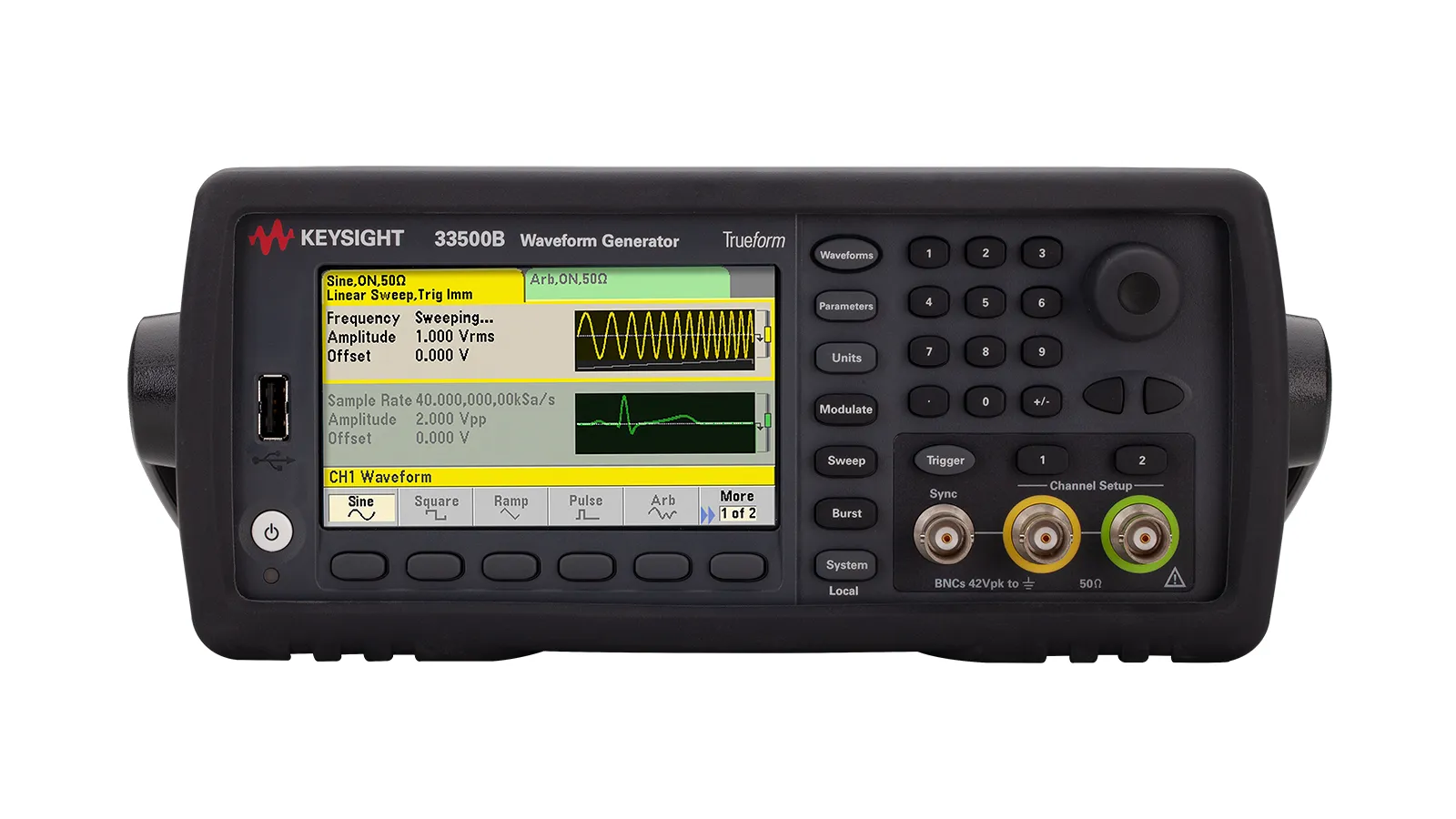

Keysight 33512B Trueform Waveform Generator

Огляд

Keysight 33512B є двоканальним генератором форм сигналів з пропускною здатністю 20 МГц, призначеним для застосувань, що вимагають одночасного генерування двох сигналів або сумування сигналів. Використовуючи виключну технологію Trueform компанії Keysight, він забезпечує 5 разів нижчу гармонійну спотворення та 10 разів менший джитер порівняно з традиційними DDS генераторами, з додатковою можливістю сумування та комбінування до чотирьох сигналів через два канали для складного тестування модуляції.

Основні характеристики

• Технологія Trueform: 5 разів нижча гармонійна спотворення, 10 разів менший джитер імпульсів до 20 МГц
• Двоканальна конфігурація з частотою вибірок 160 MSa/s та 16-бітною розрішаючою здатністю на канал
• Діапазон амплітуди від 1 мВпп до 10 Впп на кожному каналі
• Стандартна можливість довільних форм сигналів: пам'ять 1 MSa на канал (розширюється до 16 MSa) з багатосегментним послідовностями
• Сумування та комбінування форм: створення дво-тональних та багатотональних сигналів через обидва канали
• Вбудовані довільні форми: Cardiac, експоненціальні, Gaussian Pulse, Haversine, Lorentz, Sinc та інші
• Режими модуляції: AM, FM, PM, FSK, BPSK, PWM та сумування сигналів
• Стандартні типи форм: синус, прямокутник, пилка, імпульс, трикутник, гаусівський шум, PRBS, DC
• Кілька інтерфейсів: USB, LAN (LXI-C), GPIB для гнучкої інтеграції системи

Застосування

• Двосигнальне тестування та генерування багатотональних сигналів
• Складне тестування модуляції та демодуляції
• Розробка та валідація комунікаційних систем
• Синхронні вимірювання та тестування фазових залежностей
• Навчальні застосування, що вимагають кількох координованих сигналів
