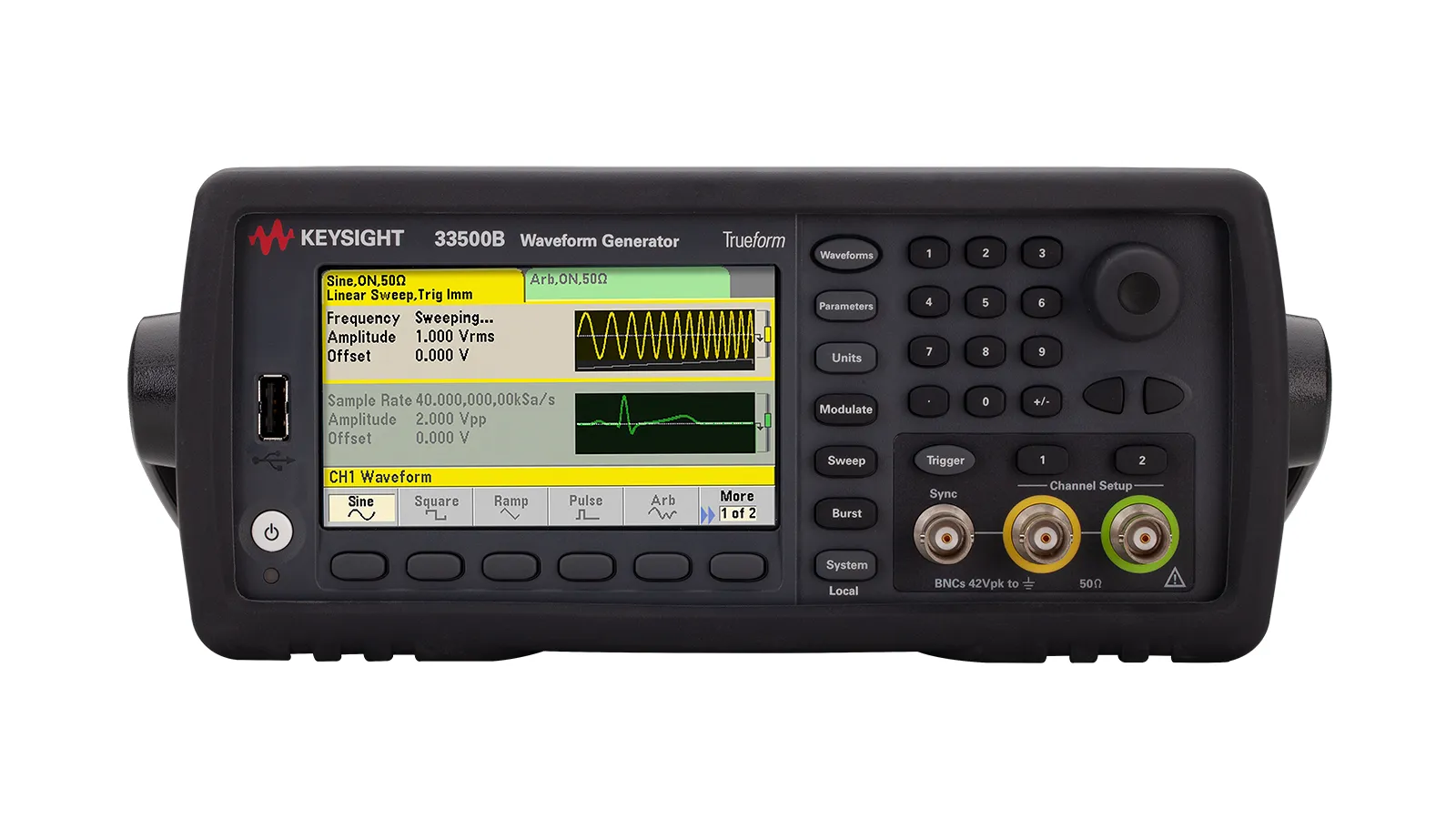

Keysight 33511B Trueform Waveform Generator

Огляд

Keysight 33511B є одноканальним генератором форм сигналів з пропускною здатністю 20 МГц, призначеним для точного генерування сигналів у тестуванні та вимірювальних застосуваннях. Використовуючи виключну технологію Trueform компанії Keysight, він забезпечує вищу цілісність сигналу з 5 разів нижчою гармонійною спотворенням та 10 разів меншим джитером порівняно з традиційними DDS генераторами, забезпечуючи точне представлення сигналів, критичних для тестування надійності пристроїв.

Основні характеристики

• Технологія Trueform: 5 разів нижча гармонійна спотворення, 10 разів менший джитер імпульсів до 20 МГц
• Одноканальна конфігурація з частотою вибірок 160 MSa/s та 16-бітною розрішаючою здатністю
• Діапазон амплітуди від 1 мВпп до 10 Впп
• Стандартна можливість довільних форм сигналів: пам'ять 1 MSa (розширюється до 16 MSa) з багатосегментним послідовностями
• Вбудовані довільні форми: Cardiac, експоненціальні, Gaussian Pulse, Haversine, Lorentz, Sinc та інші
• Режими модуляції: AM, FM, PM, FSK, BPSK, PWM та сумування сигналів
• Стандартні типи форм: синус, прямокутник, пилка, імпульс, трикутник, гаусівський шум, PRBS, DC
• Кілька інтерфейсів: USB, LAN (LXI-C), GPIB для гнучкої інтеграції системи
• Підтримка програмного забезпечення BenchVue для інтуїтивного керування та автоматизованого тестування

Застосування

• Тестування та валідація електронних компонентів і пристроїв
• Перевірка проектування схеми та аналіз цілісності сигналу
• Тестування автомобільного, аерокосмічного та промислового обладнання
• Дослідницькі та навчальні застосування в обробці сигналів
• Тестування систем модуляції та зв'язку
