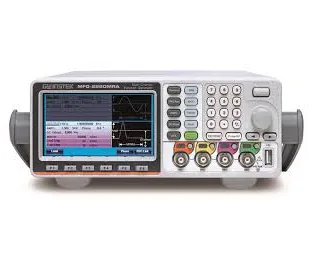

GW Instek MFG-2260MRA 60MHz Dual Channel Arbitrary Function Generator

Огляд

GW Instek MFG-2260MRA — це професійного рівня генератор довільних функцій з двома каналами з серії MFG-2000, поєднуючи генератор функцій 60 МГц, генератор імпульсів 25 МГц, RF генератор сигналу 320 МГц та 20 Вт підсилювач потужності в одному приладі. Цей комплексний джерело сигналу забезпечує ізоляцію земляного контакту серед усіх каналів, що робить його придатним для тестування плаваючих схем та вимогливих промислових застосувань.

Основні характеристики

• Генератор довільних функцій 60 МГц з двома каналами з діапазоном частоти 1мкГц до 60 МГц
• RF генератор сигналу 320 МГц з синусоїдою, прямокутною, пилоподібною, імпульсною та шумовою хвилями
• Повнофункціональний генератор імпульсів 25 МГц з регульованою шириною та часом переднього фронту
• Частота дискретизації 200 МСа/с, розрішення 14-біт та глибина пам'яті 16k точок
• Модуляція AM/FM/PM/FSK/PWM та функції Sweep/Burst/Trigger
• 20 Вт підсилювач потужності (діапазон 20 Гц - 20 кГц для аудіо)
• Ізоляція земляного контакту до ±42Vpk для застосувань з плаваючою схемою
• Синхронізовані двоканальні функції з затримкою, сумуванням та зв'язуванням
• Лічильник частоти 150 МГц
• Інтерфейси USB Host/USB Device
• TFT кольоровий дисплей 4,3 дюйма
• Включена програма редагування довільних форм хвилі (AWES) та функція прямої реконструкції форми хвилі (DWR)

Застосування

• Генерування RF сигналу та тестування модуляції
• Моделювання високочастотного сигналу для комунікацій
• Тестування аудіо схем з інтегрованим підсилювачем потужності
• Автомобільні та освітні застосування з можливістю плаваючого заземлення
• Генерування довільних форм хвилі для тестування складних схем
• Промислові виробництво та контроль якості

Комплектація

• GTL-101 BNC-Alligator Test Lead
• Quick Start Guide
• Software and User's Manual on CD
