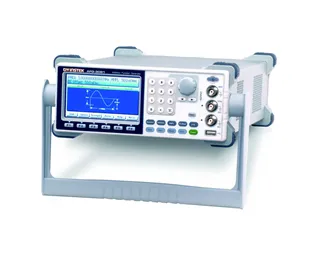

GW Instek AFG-3051 Arbitrary Function Generator

Огляд

GW Instek AFG-3051 — це 50МГц генератор довільних функцій з великою глибиною пам'яті 1М точок та інтуїтивним дисплеєм 4.3 дюйми з високою роздільною здатністю TFT LCD. Призначений для промислових, науково-дослідних та освітніх застосувань, підтримує кілька методів генерування форм хвиль, включаючи редагування на передній панелі та пряме відновлення форм хвиль з осцилоскопів.

Основні характеристики

• Частотний діапазон 50МГц із роздільною здатністю 1µHz
• Частота дискретизації 200MSa/s із 16-бітною роздільною здатністю
• Глибина пам'яті 1М точок для розширених довільних форм хвиль
• Дисплей TFT LCD 4.3 дюйми з високою роздільною здатністю та допомогою на екрані
• Стандартні форми хвиль: синусоїда, прямокутник, пилкоподібна, імпульс, шум та sinc
• Підтримка модуляції AM, FM, PWM та FSK
• Внутрішнє та зовнішнє розгортання з выходом маркера
• Функція вибуху з внутрішніми та зовнішніми тригерами
• Прямого відновлення форм хвиль (DWR) з осцилоскопів GDS
• Комутуюча вихідна імпеданс 50Ω та Hi-Z
• Захист від перевантаження виходу
• Підтримка інтерфейсів USB, RS-232 та GPIB

Застосування

• Генерування високочастотних сигналів до 50МГц
• Відновлення форм хвиль з вимірювань осцилоскопа
• Тестування та валідація компонентів
• Редагування та генерування довільних форм хвиль
• Застосування в освітніх та дослідницьких лабораторіях

Комплектація

• Тестовий кабель (GTL-110 × 1)
• Посібник користувача
• Кабель живлення
