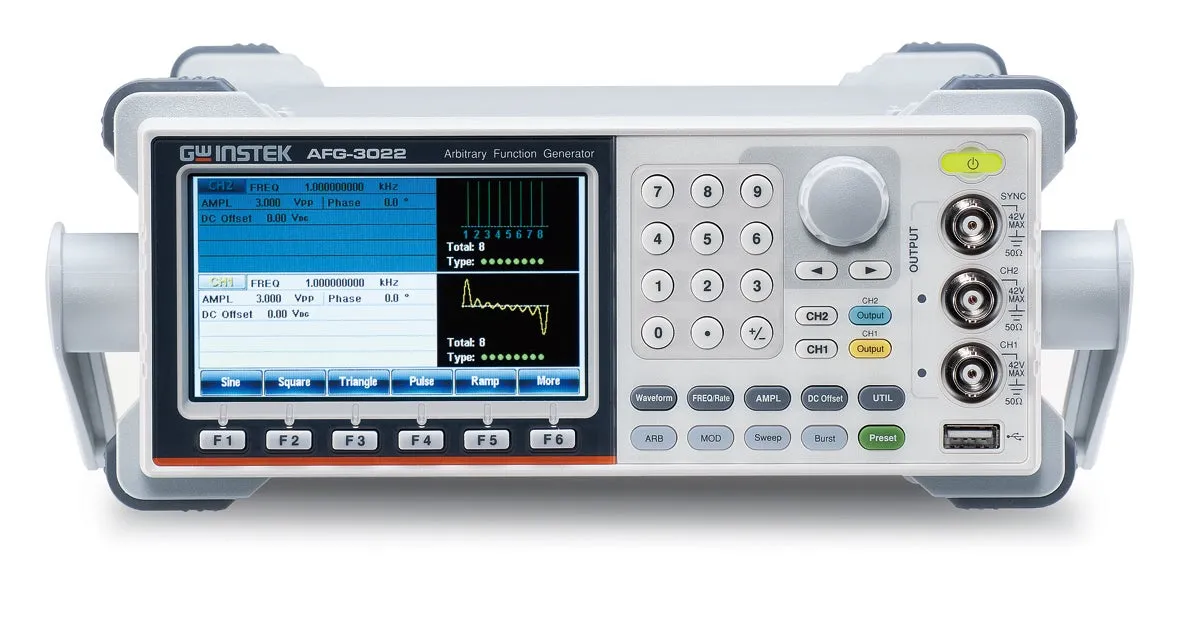

GW Instek AFG-3022 Dual Channel Function Generator
GW Instek AFG-3022 двоканальний генератор функцій
Запитати ціну
GW Instek AFG-3022 is a 20MHz dual-channel arbitrary function generator with 250MSa/s sampling, 16-bit resolution, and 8M memory per channel.
Деталі продукту
| Модель | AFG-3022 |
| Виробник | GW Instek |
| Категорія | Function & Arbitrary Waveform Generators |
| Наявність | На замовлення |
Опис
Огляд
GW Instek AFG-3022 — це 20МГц двоканальний генератор довільних функцій, призначений для промислових, науково-дослідних та освітніх застосувань. Серія AFG-3000 забезпечує незалежну роботу каналів із ізоляцією від землі, що робить її ідеальною для тестування плавучих схем та багатоканальних сигнальних застосувань.
Основні характеристики
- Частотний діапазон 20МГц із роздільною здатністю 1µHz
- Частота дискретизації 250MSa/s із 16-бітною роздільною здатністю
- 8М точок пам'яті на канал для зберігання довільних форм хвиль
- Амплітуда виходу 1mVpp до 10Vpp (навантаження 50Ω)
- Два незалежні канали з ізоляцією від землі
- Підтримка модуляції AM/FM/PM/FSK/PWM/SUM
- Можливості розгортання частоти та амплітуди
- Вихід базової смуги IQ
- 65 вбудованих стандартних форм хвиль та генератор гармонік
- Синхронізована фазова робота до 12 каналів (6 пристроїв)
- Підтримка інтерфейсів USB, LAN та GPIB
Застосування
- Тестування електроніки автомобілів та схем управління запалюванням
- Тестування частотної характеристики фільтрів та низькочастотних підсилювачів
- Моделювання вібраційних та експлуатаційних тестів
- Тестування диференціального сигналу та управління фазою
- Характеризація фільтрів EMI джерел живлення
- Використання в освітніх та дослідницьких лабораторіях
Комплектація
- Тестові кабелі (GTL-110 × 2)
- Посібник користувача на компакт-диску
- Посібник швидкого старту
- Кабель живлення
Характеристики
| Channel/Port Count | 2 |
| High Frequency (range) | 10MHz <= 100MHz |
| Frequency | 20 MHz |
| Sampling Rate | 250 MS/s |
| Number of Channels | 2 Channel |
| Vertical Resolution | 16 bit |
| Series | AFG-3000 Series |
