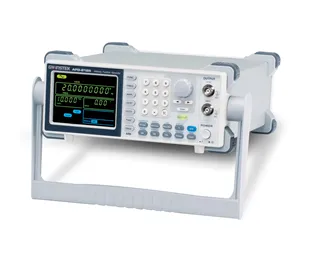

GW Instek AFG-2005 Function & Arbitrary Waveform Generator

Огляд

GW Instek AFG-2005 — це генератор функцій та довільних хвильових форм на основі DDS (прямий цифровий синтез), розроблений для освітніх та промислових застосувань, що потребують точних та доступних джерел сигналів. Працює від 0,1 Гц до 5 МГц з роздільною здатністю 1 Гц, AFG-2005 генерує синусоїдні, прямокутні, трикутні, шумові та довільні хвильові форми з високою вірністю та стабільністю.

З частотою дискретизації 20 МВиб/с, 10-бітною вертикальною роздільною здатністю та пам'яттю на 4000 точок для користувацьких хвильових форм, AFG-2005 забезпечує гнучкі можливості генерування сигналів. Інтуїтивний користувацький інтерфейс поєднує введення цифрової клавіатури з виділенням ручки для легкого коригування параметрів, тоді як інтегрований LCD-екран 3,5 дюйма відображає параметри хвильової форми в реальному часі. Включене програмне забезпечення для редагування хвильових форм на ПК дозволяє створювати складні, користувацькі хвильові форми, які можна завантажити на прилад.

Основні характеристики

• Діапазон частоти від 0,1 Гц до 5 МГц з роздільною здатністю 1 Гц
• Кілька хвильових форм: синусоїдна, прямокутна, трикутна, шумова та довільна
• Частота дискретизації 20 МВиб/с з 10-бітною вертикальною роздільною здатністю
• Пам'ять на 4000 точок для зберігання та генерування довільних хвильових форм
• Регульований коефіцієнт заповнення від 1% до 99% для виходу прямокутної хвилі
• LCD-екран 3,5 дюйма, що відображає амплітуду, DC зміщення, частоту та інші параметри
• Керування цифровою клавіатурою та ручкою для інтуїтивного встановлення параметрів
• Інтерфейс USB для дистанційного керування та редагування хвильових форм через ПК
• Включене програмне забезпечення ПК для створення та редагування складних довільних хвильових форм
• Компактний дизайн, придатний для лабораторного використання на столі

Застосування

• Освітні лабораторні експерименти та демонстрації
• Тестування та усунення несправностей електронних схем
• Кондиціонування сигналу та перевірка системи
• Характеризація компонентів та пристроїв
• Генерування сигналу звукової частоти для тестування динаміків та аудіосистем

Комплектація

• CD з посібником користувача
• Посібник швидкого старту
• Кабель живлення
• Тестовий провід GTL-110 (1 одиниця)
