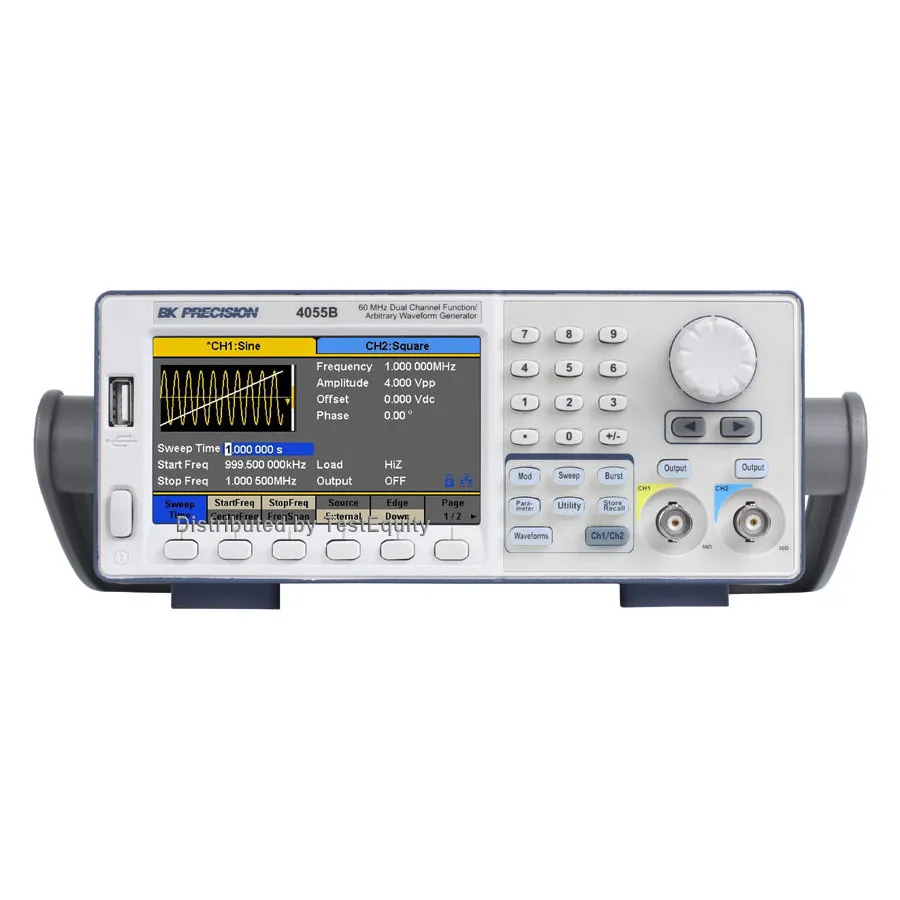

B&K Precision 4055B Function/Arbitrary Waveform Generator

Огляд

B&K Precision 4055B — двоканальний генератор функцій/довільних сигналів на 60 MHz, розроблений для освітніх та професійних застосувань, які вимагають високої якості сигналу та універсального генерування форм хвиль. З інтуїтивним інтерфейсом, великим 4,3-дюймовим кольоровим LCD дисплеєм і числовою клавіатурою, 4055B генерує стійкі та точні синусоїдальні, прямокутні, трикутні, імпульсні та довільні сигнали з 14-бітною розрізненням 150 MSa/s. Вихідні сигнали CH1 та CH2 можуть варіюватися від 0 до 10 Vpp в навантаження 50 Ω (до 20 Vpp у розімкнутий ланцюг).

Прилад підтримує широкий спектр схем модуляції, включаючи AM/FM, DSB-AM, ASK/FSK, PM/PSK та PWM. Понад 1000 користувацьких 16k-точкових довільних форм хвиль можуть бути збережені, а включене програмне забезпечення для редагування форм хвиль робить створення користувацької форми простим завданням.

Основні характеристики

• Діапазон частот синусоїдальних та прямокутних сигналів: 1 μHz до 60 MHz
• 14-бітний, 150 MSa/s генератор довільних сигналів з пам'яттю 16k точок
• Два незалежних каналів з індивідуальними кнопками увімкнення/вимкнення виходу
• Великий 4,3-дюймовий кольоровий LCD дисплей з числовою клавіатурою
• 196 вбудованих визначених довільних форм хвиль
• Функції модуляції: AM/DSB-AM/ASK/FM/FSK/PM/PSK/PWM
• Змінне DC зміщення та регульований цикл роботи
• Внутрішнє/зовнішнє тригерування з режимами затвору та вибухів
• Вбудований лічильник частоти та генератор гармонік
• Функції копіювання, відстеження та об'єднання каналів із синхронізацією фази
• Генерування прямокутних сигналів з низьким джитером для сигналів годинника та перевірки тригера
• Зв'язки: LAN, USB пристрій (USBTMC), USB хост та опціональний GPIB
• ПО для редагування довільних форм хвиль та драйвери LabVIEW доступні
• Захист від короткого замикання виходу та трирічна гарантія

Застосування

• Освітні демонстрації та лабораторні роботи
• Генерування сигналів годинника та створення тригерів
• Перевірка шини послідовних даних
• Тестування формування та модуляції сигналів
• Синтез довільних форм хвиль для досліджень

Комплектація

• Посібник з початку роботи
• Кабель живлення AC
• USB-кабель типу A–B
• Сертифікат калібрування
